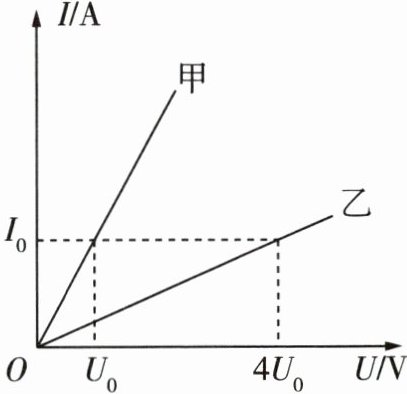

1 [2025济宁任城区期末]如图所示是在一定温度下甲、乙两个电阻的电流与电压的关系图像。由图像可得$R_{甲}:R_{乙}=$1:4,若将甲、乙串联后接在同一电路上,电流做的功$W_{甲}:W_{乙}=$1:4；若将甲、乙并联后接在同一电路上,$P_{甲}:P_{乙}=$4:1。

]

答案： 1:4 1:4 4:1

2 [2024渭南中学期中]如图所示是甲、乙两只灯泡电流随电压变化的图像,两灯的额定电压均为6V。在保证电路安全的情况下,若将两灯并联后接入电路,则干路电流最大为1.5A；若将两灯串联后接入电路,电源电压最大为8V,电路的最大总功率为4W。

答案： 1.5 8 4

3 如图甲所示电路,电源电压不变,L是额定电压为2.5V的小灯泡,R为滑动变阻器。闭合开关,滑片P在某两点间移动的过程中,电流表A与电压表$V_{1}$的示数变化关系如图乙所示。当电流表示数为0.2A时,两电压表的示数相等,则电源电压为3V。小灯泡正常工作时的电流为0.25A,此时滑动变阻器接入电路的阻值为2Ω,电路的总功率为0.75W。

答案： 3 0.25 2 0.75

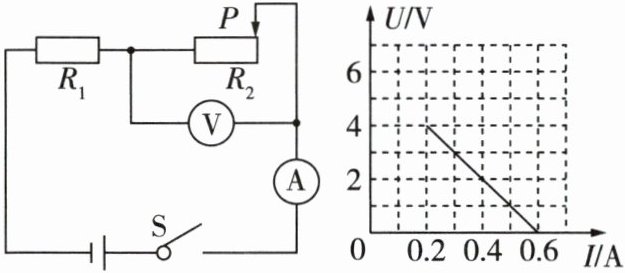

4 如图所示,电源电压保持不变,闭合开关S,滑动变阻器$R_{2}$的滑片P由最右端移到最左端,得到两电表示数的U-I图像。下列有关说法正确的是(C)

A.电源电压为4V
B.$R_{1}$的阻值为30Ω
C.滑动变阻器$R_{2}$的最大阻值为20Ω
D.电路总功率最大值为1.2W

答案： C

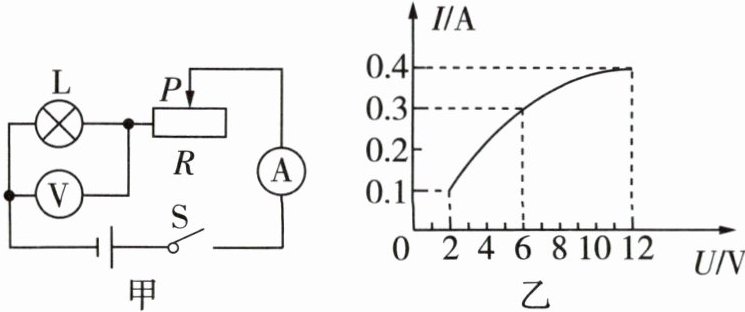

5 [2024西安理工大学附中期中]在如图甲所示的电路中,电源电压恒定不变,闭合开关S后,滑动变阻器R的滑片P从一端滑到另一端的过程中,电流表示数I与电压表示数U的关系图像如图乙所示,且滑片P在其中一端时小灯泡L恰好正常发光。下列说法正确的是(D)



A.电源电压为14V
B.小灯泡L正常发光时的电阻为40Ω
C.滑动变阻器R的最大阻值为50Ω
D.小灯泡L的额定功率为4.8W

答案： D
