《2025年一遍过九年级物理全一册苏科版》

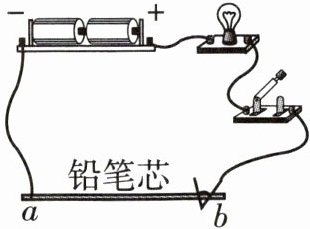

1 [教材图片改编]如图所示,闭合开关后,灯泡发光,将夹子在铅笔芯上向左移动时,观察到灯泡变亮(填“亮”或“暗”)；这是靠改变铅笔芯的长度来改变其接入电路的电阻的；受此启发,人们制造了一种可以改变电阻的元件,叫作滑动变阻器。

答案： 亮 长度 滑动变阻器

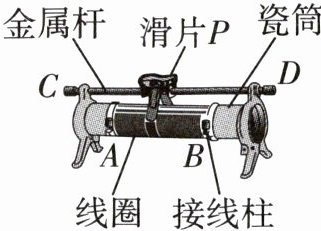

如图是小星在实验室使用的滑动变阻器,请你和她一起学习完成2~5题。

任务一：认识滑动变阻器
2 关于该滑动变阻器的构造,下列说法正确的是( )
A. 金属杆是绝缘体,瓷筒是导体
B. 线圈是用电阻较大的合金线制成的
C. 滑片与线圈之间是绝缘的
D. 制成线圈的合金线所有表面都是绝缘的
3 滑动变阻器上标有“50 Ω 1.2 A”字样,“50 Ω”表示____,“1.2 A”表示____,滑片P移至中点时接入电路的阻值R= ____Ω。滑动变阻器的电路图符号是____。
任务二：滑动变阻器的使用方法

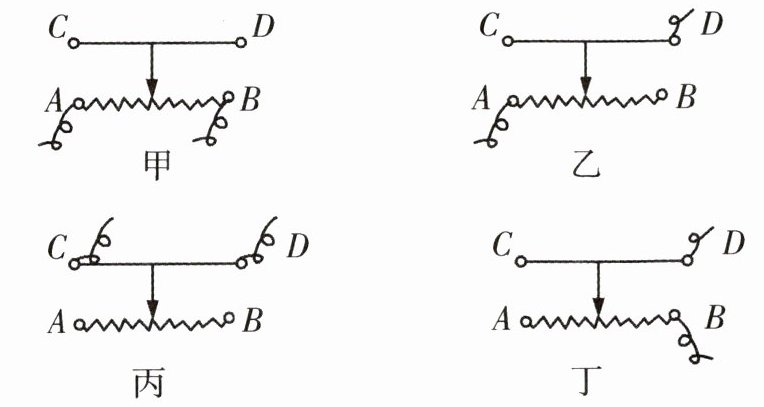

4 如图所示是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,阻值变大的是____,阻值变小的是____,阻值不变的是____。

任务三：使用滑动变阻器控制灯泡的亮度

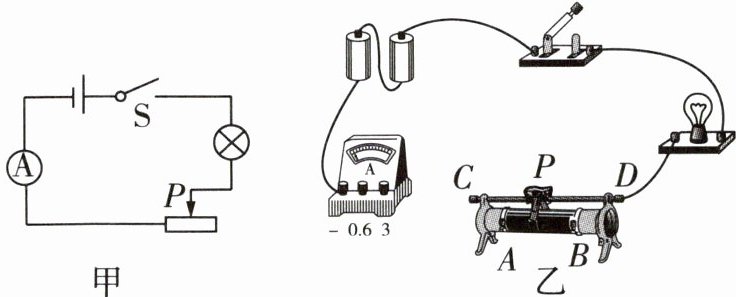

5 [教材素材改编][2025北京八中月考]用滑动变阻器控制灯泡的亮度时,小星设计了如图甲所示的电路图。

(1)若实验中电流不超过0.6 A,滑片向A端移动灯变亮,请将图乙中实物连接起来。
(2)闭合开关前滑片P应放在____(填“A”或“B”)端。
(3)若其他小组的甲同学连接好电路,闭合开关后,发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了____两个接线柱。(填字母符号)
(4)若其他小组的乙同学连接电路,当接完最后一根导线时,灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处(滑动变阻器选择了一上一下两个接线柱)：①____；②____。

答案：
2 B A(×) 金属杆容易导电，是导体；瓷筒不容易导电，是绝缘体 B(√) 线圈是有电阻的，它是用电阻较大的合金线生产制成的 C(×) 滑片与线圈之间是导电的，否则无法改变电阻 D(×) 瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆
3 该滑动变阻器的最大阻值为50Ω 允许通过的最大电流是1.2A 25
4 乙 丁 甲、丙 【解析】本题的考点是滑动变阻器的连接。题图甲中，连接A、B两接线柱时，电阻丝全部连入电路，相当于接入一个定值电阻；题图丙中，连接C、D两接线柱时，没有电阻丝连入电路，相当于接入了一根导线；题图乙中，连接A、D两接线柱时，滑片向右移，连入电路的电阻丝变长，阻值变大；题图丁中，连接B、D两接线柱时，滑片向右移，连入电路的电阻丝变短，阻值变小。
5
(1)如图所示。
(2)B
(3)A、B
(4)①连接电路时开关没有断开 ②没有将变阻器的滑片调到阻值最大位置

6 [教材图片改编]如图所示,电阻箱的示数是514Ω,使用该电阻箱时,可测得的电阻阻值范围是0~9999Ω。

答案： 514 0~9999 【解析】题图中电阻箱的示数为0×1000Ω+5×100Ω+1×10Ω+4×1Ω=514Ω；该电阻箱的阻值范围是0~9999Ω。

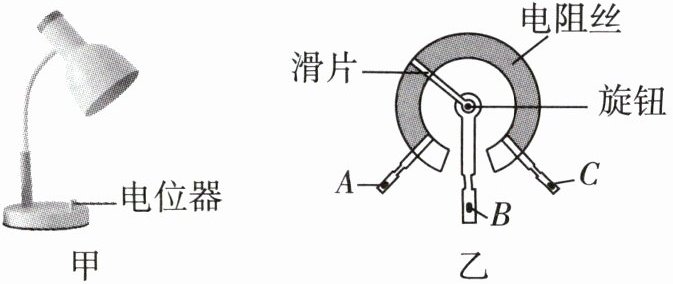

7 [2025泰州姜堰区月考]如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置；乙为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡串联(填“串联”或“并联”),电位器实质相当于一个滑动变阻器。若要逆时针旋转旋钮时灯泡变暗,则需将B和C(填“A和B”“A和C”或“B和C”)接线柱接入电路。

答案： 串联 滑动变阻器 B和C 【解析】电位器实质上相当于一个滑动变阻器，电位器应与灯泡串联，才能起到调节其亮度的作用。若逆时针旋转旋钮时灯泡变暗，说明电路中电流变小，电阻变大，接入电路的电阻丝要变长，可知需将B和C接线柱接入电路。
