《2025年一遍过九年级物理全一册苏科版》

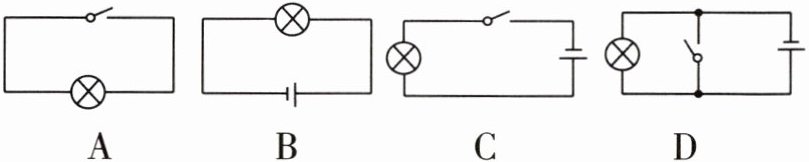

1 [2025鞍山海城四中月考]请你设计一个电路,要求闭合开关时,灯泡发光。下列选项符合要求的是 (C)

答案： C

2 [2025宝鸡陈仓区月考]如图所示的电路,闭合开关$S_{1}和S_{2}$后,下列分析正确的是 ( A )

A.灯泡亮,电铃不响
B.灯泡亮,电铃响
C.灯泡不亮,电铃响
D.灯泡不亮,电铃不响

答案： A 闭合两个开关后，电铃被短路，故电铃不响，灯泡发光，A 正确。

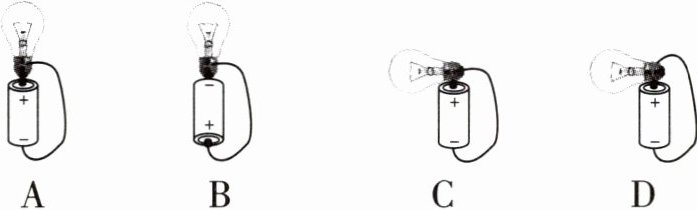

3 [2025宿迁宿城区期末]如图是灯泡的结构,灯丝两端分别与金属螺纹壳和金属触头相接,选项中是同学们用新干电池快速查找坏灯泡的几种连接图,哪个图的连接不能查出坏灯泡 (D)

答案： D 本题考查电路的三种状态，观察题中四个选项，D 中灯泡被短路，没有电流通过灯泡，不能查出坏灯泡。

如图所示是一种定时播放课间音乐装置的原理图。装置中的播放器有电流通过时,就会播放音乐。定时器在电路中相当于开关(填“用电器”“开关”或“电源”),播放音乐前,定时器在电路中应处于通路(填“断路”或“通路”)状态。

答案： 【答案】 开关 通路
【解析】 如题图所示，如果定时器通路，播放器被短路，而当定时器断路时，装置中的播放器有电流通过，就会自动播放音乐，所以播放音乐前，定时器在电路中应处于通路。

(1)连接电路时,开关要断开(填“闭合”或“断开”)。
(2)如图所示的电路处于短路(填“通路”“断路”或“短路”)状态,会造成电源(填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注的②号导线。
(3)如果灯泡突然熄灭,下列原因中,绝对不可能的是C。
A. 灯泡接线处松开
B. 灯泡损坏了
C. 开关短路
D. 电源短路

答案： 【答案】
(1)断开
(2)短路 电源 ②
(3)C
【解析】
(1)为了保护电路安全，连接电路时应断开开关。
(2)如题图所示的电路中，开关处于闭合状态，电流从正极直接沿导线②、开关、导线④流回电源的负极，所以会引起电源短路，会损坏电源；要使其成为正确的电路，应将灯泡连入电路，故电流应依次经过导线①、灯泡、导线③、开关、导线④流回电源的负极，故应拆除导线②。
(3)由题图知，若灯泡接线处松开了或灯泡损坏了，电路出现断路，则灯泡熄灭，故 A、B 均有可能；若开关短路，但电路是通路，所以灯泡会发光，故 C 不可能；若电源短路，则灯泡中没有电流通过，故不发光，故 D 有可能。

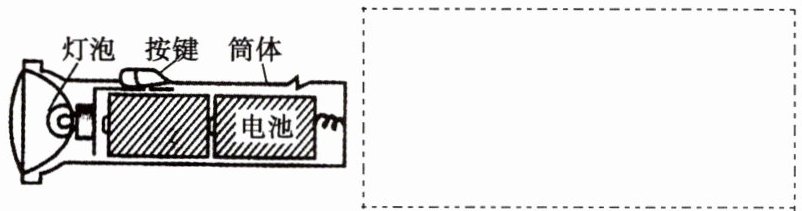

6 教材习题改编 如图是小明家手电筒的结构示意图。
(1)请你在虚线框中画出图中手电筒的电路图并完成填空：筒体相当于电路中的______,按键相当于电路中的______。

(2)写出可能造成手电筒不发光的三种原因：
①______；
②______；
③______。

答案：
【答案】
(1)如图所示。 导线 开关
(2)(答案合理即可)①灯泡灯丝断了 ②开关没有闭合 ③电池没有电

审题指导
电路中要有电流，必须同时满足两个条件：一是要有电源，二是电路必须是通路。

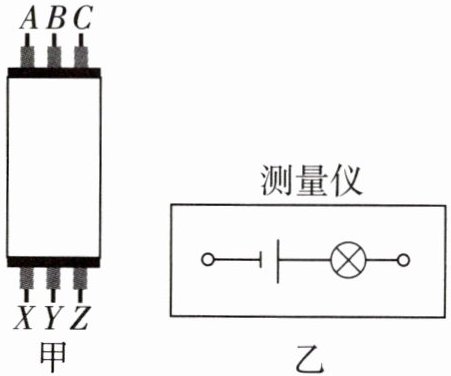

7 [2025江阴期末]如图甲所示是高层建筑的墙体中三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在$XYZ$端把它们区分开。将$A和C$拧在一起时,当“测量仪”连接在$X$、$Y$两端,灯泡发光,则BZ是同一根电线。接着拆开$A和C$,将$A和B$拧在一起,测量仪一端必须与Z(填“$X$”“$Y$”或“$Z$”)相连,另一端连接1次电路能将电线辨别开。

答案： 【答案】 BZ Z 1
【解析】 将 A、C 拧在一起时，当测量仪连接在 X、Y 两端，灯泡发光，则 ACXY 连通，由此可以确定剩下的 B 和 Z 是同一根电线；拆开 A 和 C，将 A 和 B 拧在一起，由于 B 和 Z 是同一根电线，故测量仪一端必须与 Z 相连，另一端连接 X、Y 其中一根电线，若连接 X 端，灯泡发光，说明 AX 是同一根电线，若灯泡不发光则说明 AY 是同一根电线，故只需连接电路 1 次就能将电线分辨开。
