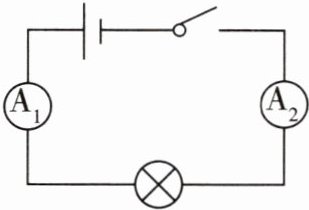

1 [2025西安爱知中学期中]如图所示,若电流表$A_{1}$、$A_{2}$无故障,闭合开关以后,$A_{1}$的指针向右偏转的角度很大,$A_{2}$的指针向右偏转的角度很小,出现这种现象可能的原因是 (D)

A.电流先后通过$A_{1}$、$A_{2}$逐渐变小了
B.$A_{2}$正、负接线柱上的导线接反了
C.灯泡出现了短路
D.$A_{2}所接量程大于A_{1}$所接的量程

答案： D

如图所示的电路中,闭合开关,电压表$V_{1}$的示数为6 V,电压表$V_{2}$的示数为3.6 V。那么下列说法中不正确的是 (C)
A.电源两端电压为6 V
B.$L_{2}$两端电压为2.4 V
C.将电压表都换成电流表,则$L_{1}与L_{2}$并联
D.将电压表$V_{2}$换成电流表,则$L_{1}$不亮,$L_{2}$亮

答案： C

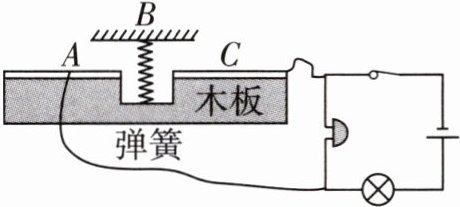

3 新情境[2025西咸新区期中]如图是具有报警功能的物品展示台,由木板、弹簧、金属片A、B、C和报警电路组成。当把物品放在展示台上时,金属片B与A、C接通,此时电铃______不响(填“响”或“不响”);若把物品搬离,金属片B在弹力作用下与金属片A、C分开,此时通过灯泡和电铃的电流______相等(填“相等”或“不相等”),原因是______串联电路中各处电流相等。

答案： 不响 相等 串联电路中各处电流相等

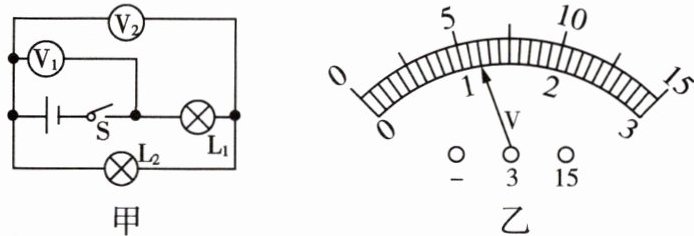

4 [2024西安西交大附中期中改编]如图甲所示,当电路中的开关S闭合时,电压表$V_{1}$测的是电源(填“$L_{1}$”“$L_{2}$”或“电源”)两端的电压,电压表$V_{2}$测的是$L_{2}$(填“$L_{1}$”“$L_{2}$”或“电源”)两端的电压。若两电压表的指针位置均如图乙所示,则电源电压为6V,灯$L_{1}$两端的电压为4.8V,灯$L_{2}$两端的电压为1.2V。

答案： 电源 $L_{2}$ 6 4.8 1.2

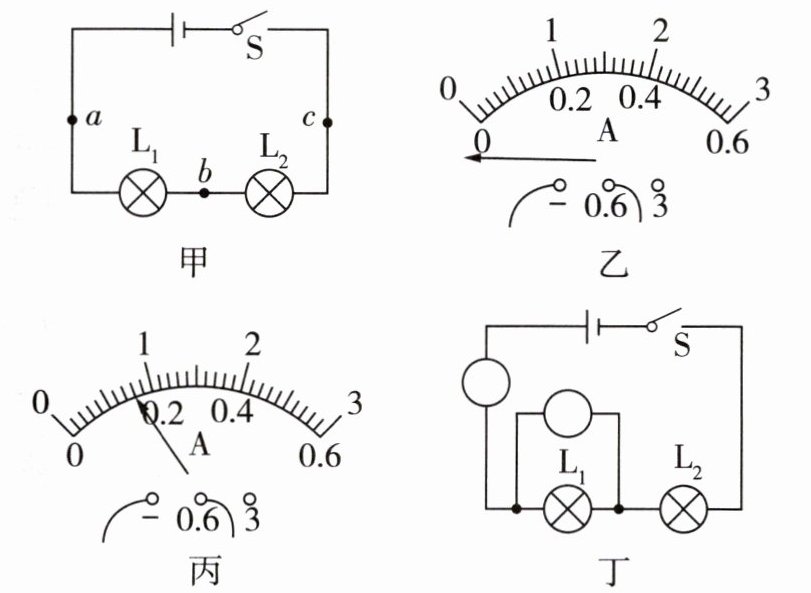

5 [2025中卫一模]为了探究“串联电路的电流规律”,小明设计了如图甲所示的电路,选用了两个规格不同的灯泡,用一个电流表分别接在a、b、c三处测量电流。

(1)连接电路时,开关应该______,电流表应该______在电路中。
(2)闭合开关S,电流表指针如图乙所示,出现这种现象的原因是电流表______。
(3)重新正确连接电流表,测出a点的电流如图丙所示,a点的电流为______A。
(4)小明观察发现灯泡$L_{1}$较亮,灯泡$L_{2}$较暗,小明得出结论:“从电源正极出发,电流越来越小”,小明的结论是______(填“正确”或“错误”)的。为了进一步验证小明的结论,利用现有器材(不能添加其他器材),你的做法是:将______(写一种方案即可)。
(5)为探究“串联电路的电压特点”,小明把电压表连入电路,如图丁所示,请在圆圈内补填合适的电表。

答案：
（1)断开 串联 （2)正负接线柱接反了 （3)0.16 （4)错误 灯泡$L_{1}$和$L_{2}$交换位置,观察两灯泡亮度(合理即可) （5)如图所示。
