《2025年一遍过九年级物理全一册苏科版》

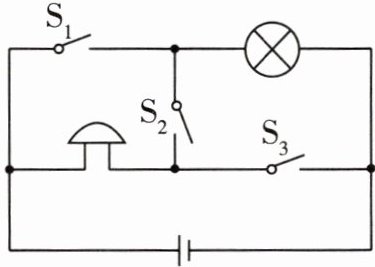

1 [2025苏州姑苏区期中]如图所示的电路中,若要使灯和电铃组成串联电路,只需闭合开关S₂;若要使灯和电铃组成并联电路,只需闭合开关S₁、S₃;若只闭合开关$S_{2}$、$S_{3}$,则电铃(填“灯”“电铃”或“灯和电铃”)工作。
]

答案： 【答案】S₂ S₁、S₃ 电铃【解析】若要使灯和电铃组成串联电路，则只需闭合开关S₂，此时灯与电铃首尾顺次连接；若要使灯和电铃组成并联电路，则要断开开关S₂，闭合开关S₁和S₃，此时灯和电铃并列连接。若只闭合开关S₂、S₃，电流从正极出发经电铃回到负极，灯被短路，因此灯不工作，电铃工作。

2 [2025南京期中]如图所示:
(1)当$S_{1}$、$S_{2}$断开,$S_{3}$闭合时,$L_{1}$、$L_{2}$组成串联电路。
(2)当$S_{1}$、$S_{2}$闭合,$S_{3}$断开时,$L_{1}$、$L_{2}$组成并联电路。
(3)当$S_{1}$闭合,$S_{2}$、$S_{3}$断开时,能发光的是灯L₁。
(4)当$S_{1}$断开,$S_{2}$、$S_{3}$闭合时,能发光的是灯L₂。
(5)$S_{1}$、$S_{2}$、$S_{3}$均闭合时,会发生电源短路。
]

答案： 【答案】
(1)串
(2)并
(3)L₁
(4)L₂
(5)电源短路【解析】
(1)当S₁、S₂断开，S₃闭合时，灯L₁、L₂首尾顺次相连，则两灯串联。
(2)当S₁、S₂闭合，S₃断开时，灯L₁、L₂首首相连、尾尾相连，则两灯并联。
(3)当S₁闭合，S₂、S₃断开时，只有灯L₁接入电路，能发光的是灯L₁。
(4)当S₁断开，S₂、S₃闭合时，灯L₁被短路，能发光的是灯L₂。
(5)S₁、S₂、S₃均闭合时，电流不经用电器直接连通电源的两极，会发生电源短路。

3 下列对如图所示电路的判断,正确的是 (D)
A.只闭合开关$S_{1}$时,灯泡$L_{1}$、$L_{3}$并联
B.只闭合开关$S_{2}$时,灯泡$L_{2}$、$L_{3}$并联
C.只闭合开关$S_{2}$、$S_{3}$时,灯泡$L_{2}$、$L_{3}$串联
D.闭合所有开关时,灯泡$L_{1}$、$L_{2}$并联,$L_{3}$被短路
]

答案： D 当只闭合开关S₁时，电流从电源正极流出后，依次通过L₃、S₁、L₁后回到电源负极，所以灯泡L₁、L₃串联，故A错误；当只闭合开关S₂时，电流从电源正极流出后，依次通过L₃、S₂、L₂后回到电源负极，所以灯泡L₂、L₃串联，故B错误；当只闭合开关S₂、S₃时，L₃被短路，电流从电源正极流出后通过S₃、L₂后回到电源负极，电路为只有L₂的简单电路，故C错误；当闭合所有开关时，L₃被短路，电流从电源正极流出经过S₃后分成两支，一支通过L₂，另一支依次通过S₂、S₁、L₁，汇合后回到电源负极，所以灯泡L₁、L₂并联，故D正确。

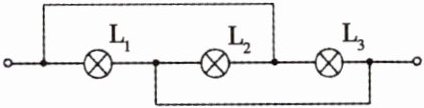

4 如图所示,三个灯泡的连接情况为 (B)

A.三个灯泡串联
B.三个灯泡并联
C.$L_{1}和L_{2}并联后再和L_{3}$串联
D.$L_{2}和L_{3}并联后再和L_{1}$串联
]

答案： B 如题图，假设电流由左侧流入，则在左侧先分为两支，一支流入L₁，经下面导线流入负极；另一支分别流入L₂、L₃后流入负极，即三个灯泡应为并联连接，B正确。

关于如图所示的电路,下列说法正确的是 ( B )
A.闭合开关$S_{1}$,断开开关$S_{2}$,灯泡$L_{1}$不亮、$L_{2}$亮
B.闭合开关$S_{1}$、$S_{2}$,两灯泡并联
C.闭合开关$S_{1}$、$S_{2}$,电路将发生短路
D.闭合开关$S_{1}$、$S_{2}$,若灯泡$L_{1}$灯丝烧断,则$L_{2}$也不亮

答案： B 闭合开关S₁，断开开关S₂，灯泡L₁亮、L₂不亮，故A错误；闭合开关S₁、S₂，两灯泡并联连接在电源上，若灯泡L₁灯丝烧断，L₂不受影响，仍然亮，故B正确，CD错误。

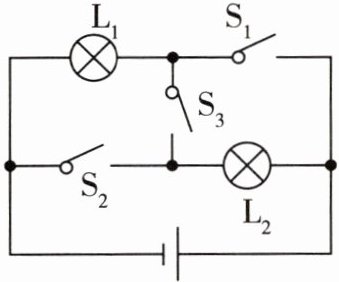

6 如图所示的电路,下列说法错误的是 (C)
A.若开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合,则两灯串联
B.若开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开,则两灯并联
C.当三个开关都闭合时,只有灯$L_{2}$发光
D.若开关$S_{1}$、$S_{2}$闭合,$S_{3}$断开,只有灯$L_{2}$发光

答案： C 若开关S₁、S₃断开，S₂闭合，灯L₁、L₂首尾顺次连接，则两灯串联，故A正确；若开关S₁、S₃闭合，S₂断开，灯L₁、L₂首首相连、尾尾相连，则两灯并联，故B正确；当三个开关都闭合时，电流不经过用电器直接连通电源的两极，造成短路，故C错误；若开关S₁、S₂闭合，S₃断开，灯L₁被短路，只有灯L₂发光，故D正确。

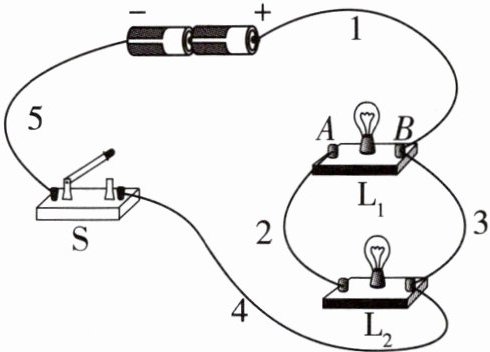

7 [2025常州期末]小华连接了如图所示的电路,小明检查后指出其中的错误并进行改正：若闭合开关$S$,电路将发生短路(填“短路”或“断路”)故障；为使灯泡$L_{1}$、$L_{2}$串联,拆除导线3(填数字)即可；为使$L_{1}$、$L_{2}$并联,需将导线4的右端改接到接线柱A(填“A”或“B”)上。
]

答案： 【答案】短路 3 A【解析】由题中电路图知，闭合开关S，电流不经过用电器直接连通电源的两极，造成短路。为使两个灯泡串联，应拆除导线3，让灯泡L₁、L₂首尾顺次连接。为使两灯并联连接，需要将导线4的右端改接到接线柱A上，则灯泡L₁、L₂首首相连、尾尾相连，开关接在干路上，同时控制两灯泡。
