1 [2024来宾期中]如图所示,根据图甲中电路图,用笔画线代替导线将图乙中实物连接起来。

答案：
如图所示。

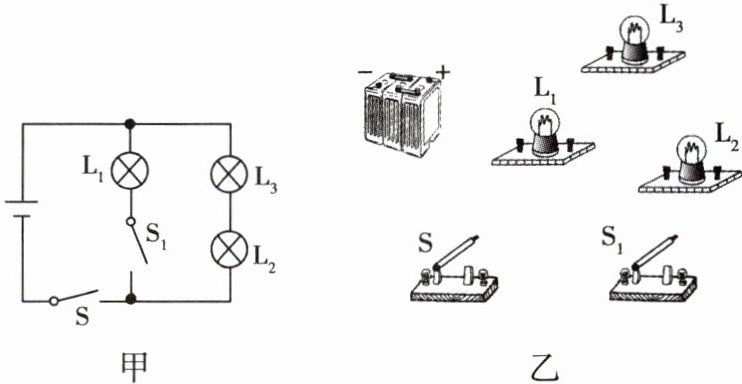

2 请按照如图甲所示的电路图将图乙中的实物元件连接起来。(导线不许交叉)

答案：
如图所示。

[解析]　采用电流流向法，电流从电源正极出发，依次通过灯泡L₁、开关S₁、开关S回到电源的负极;再将灯泡L₂和L₃串联起来，并联在灯泡L₁和开关S₁的两端即可。

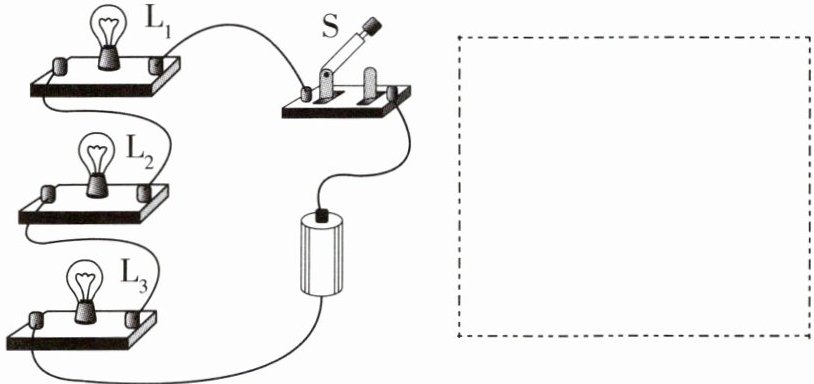

3 按照如图所示实物图画电路图。

答案：
如图所示。

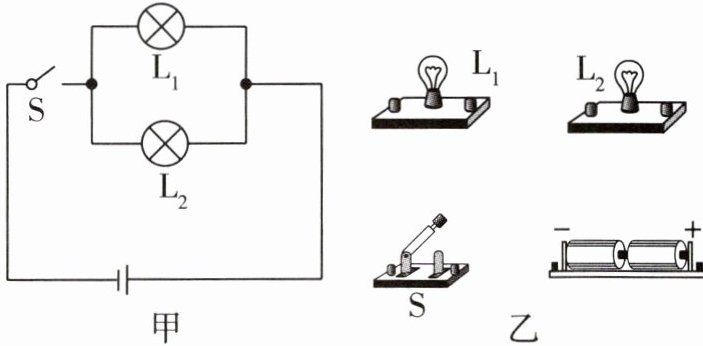

4 根据如图所示实物图画出电路图。

答案：
如图所示。

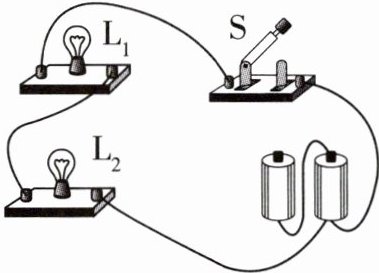

5 要求只添加一根导线,使灯$L_{1}和L_{2}$并联,开关S只控制灯$L_{1}$。

答案：
如图所示。

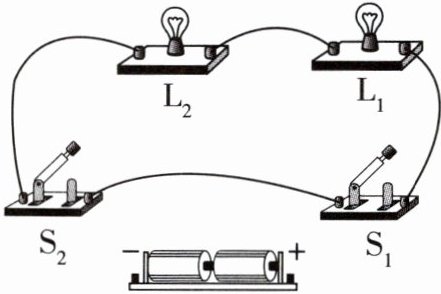

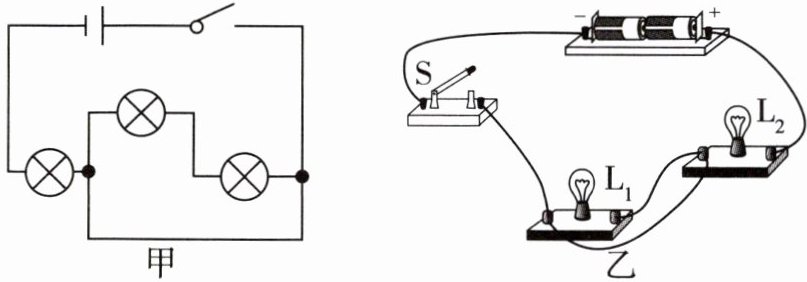

6 如图所示为小明探究并联电路特点的部分实验电路,请你用笔画线代替导线,将电路连接完整。要求:两灯并联,$S_{1}控制L_{1}$,$S_{2}控制L_{2}$。

答案：
如图所示。

7 [2025襄阳期中]

(1)如图甲中,去掉一根导线使其成为串联,请把这根导线找出来,在上面打上“×”;
(2)如图乙中,有一根导线接错而使灯泡被短接,请把这根导线找出来,在上面打上“×”。

答案：

(1)如图甲所示。
(2)如图乙所示。

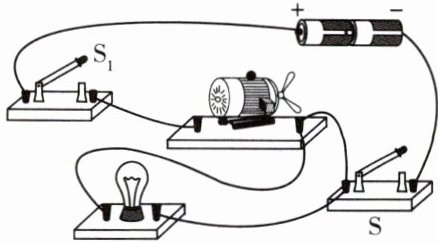

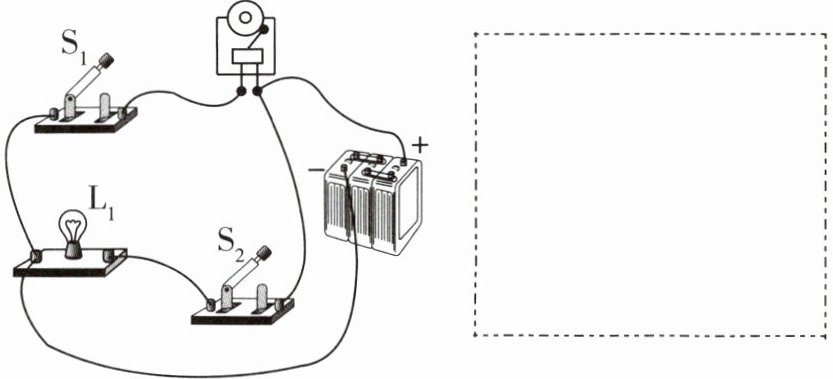

8 在下面的电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确连接方式。要求:改正后,灯泡和电动机并联,开关S控制所有用电器,$S_{1}$只控制电动机。

答案：
如图所示。
