《2025年一遍过九年级物理全一册苏科版》

1 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是( )


A.电路的总功率变大,电压表示数变大
B.电流表示数变小,电路的总功率变小
C.滑动变阻器接入电路中的电阻变小
D.电流表示数变大,电压表示数变小

答案：

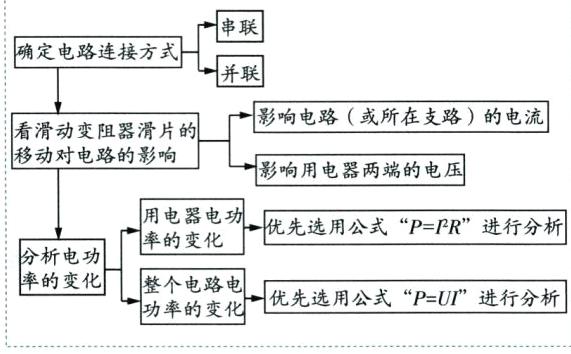

1 B 审题指导 确定电路连接方式 串联 并联 看滑动变阻器滑片的移动对电路的影响 影响电路（或所在支路）的电流 影响用电器两端的电压 分析电功率的变化 用电器电功率的变化 优先选用公式“P=I²R”进行分析 整个电路电功率的变化 优先选用公式“P=UI”进行分析 { 【解析】由题图可知，当开关S闭合时，定值电阻R和滑动变阻器串联，电压表测R两端电压，电流表测电路中的电流，在滑片向右移动的过程中，滑动变阻器接入电路的电阻变大，电路的总电阻变大，根据P=U²/R可知，电路的总功率变小，A、C错误；电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小，根据U=IR可知，定值电阻R两端的电压变小，电压表示数变小，故B正确，D错误。

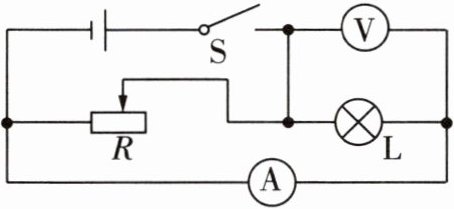

2 [2024临沂中考]闭合如图所示电路的开关,将滑动变阻器的滑片向左移动一小段距离的过程中( )


A.灯泡的亮度变小
B.电流表的示数不变
C.电压表的示数变大
D.电路的总功率变小

答案：

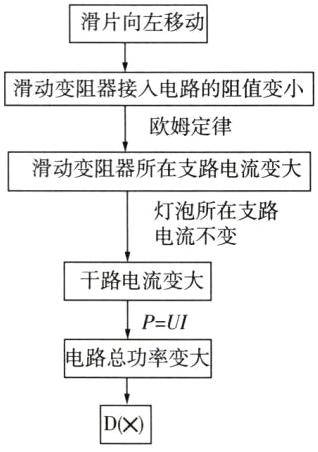

2 B A(×)B(√)C(×)闭合开关，灯泡L与滑动变阻器并联，电流表测灯泡所在支路电流，电压表测电源电压。滑片向左移动，灯泡亮度不变，电压表、电流表示数均不变。 滑片向左移动 滑动变阻器接入电路的阻值变小 欧姆定律 滑动变阻器所在支路电流变大 灯泡所在支路电流不变 干路电流变大 P=UI 电路总功率变大 D(×) 　　　　　

3 如图所示,电源电压保持不变,闭合开关$S_1$和$S_2,$灯L正常发光,则断开开关$S_2$时(C)

A.电流表示数变大,灯L变亮
B.电压表示数变大,灯L的实际功率变小
C.电流表示数变小,灯L仍然正常发光
D.电压表示数不变,电路的总功率变大

答案： 3 C 由题图可知，闭合开关S₁和S₂时，定值电阻R与灯泡L并联，电压表测电源两端的电压，电流表测干路电流。当断开开关S₂时，电路为灯泡L的简单电路，电压表测电源两端的电压，电流表测通过L的电流，因电源电压保持不变，所以电压表的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以，通过灯泡L的电流不变，灯L仍然正常发光，故A错误；因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，故C正确；由P=UI可知，电路的总功率变小，故D错误。故选C。

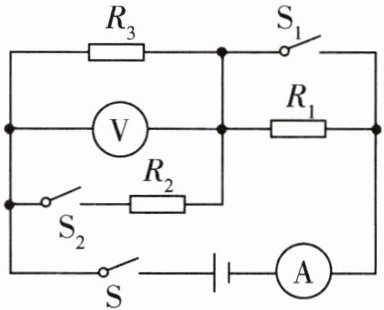

4 [2024安徽中考]如图所示的电路中,电源两端电压$U= 9V,R_1、$$R_2、$$R_3$均为定值电阻,其中$R_2= 45Ω,R_3= 30Ω。$
(1)当闭合开关S和$S_1,$断开开关$S_2$时,求$R_3$两端的电压$U_3；$
(2)当开关S、$S_1$和$S_2$均闭合时,求电流表的示数I；
(3)当闭合开关S,断开开关$S_1$和$S_2$时,电压表示数为6V,求$R_1$消耗的电功率$P_1。$

答案： 4 解：
(1)当闭合开关S和S₁，断开开关S₂时，电路中只有R₃工作，R₃两端的电压U₃=U=9V。
(2)当开关S、S₁和S₂均闭合时，R₁被短接，R₂和R₃并联接入电路，电流表测量干路电流。通过R₂的电流I₂=U₂/R₂=U/R₂=9V/45Ω=0.2A，通过R₃的电流I₃=U₃'/R₃=U/R₃=9V/30Ω=0.3A，电流表的示数I=I₂+I₃=0.2A+0.3A=0.5A。
(3)当闭合开关S，断开开关S₁和S₂时，R₂断路，R₁和R₃串联接入电路，电压表测量R₃两端的电压。R₁两端的电压U₁=U-U₃''=9V-6V=3V，电路中的电流I'=U₃''/R₃=6V/30Ω=0.2A，R₁的电功率P₁=U₁I'=3V×0.2A=0.6W。

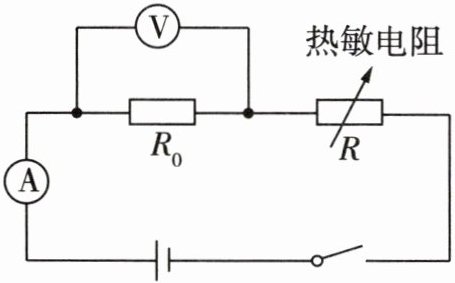

5 [2024赤峰中考]如图所示的电路中,电源电压为6V恒定不变,R为热敏电阻,其阻值随温度变化关系如表所示。定值电阻R₀阻值为200Ω,闭合开关后,下列说法正确的是(C)

|温度t/℃|0|5|10|15|20|25|30|
|电阻R/Ω|600|550|500|450|420|390|360|
A.温度升高时,电流表示数变小
B.温度升高时,电压表示数变小
C.温度降低时,电压表示数与电流表示数的比值不变
D.当温度为30℃时,电路总功率为0.18W

答案： 5 C 由题图可知，两电阻串联，电压表测R₀两端电压，电流表测电路中的电流。温度升高时，由表中数据可知，热敏电阻阻值变小，电路中总电阻变小，因电源电压不变，根据欧姆定律可知，电路中电流变大，即电流表示数变大，R₀两端电压变大，即电压表示数变大，故A、B错误；电压表示数与电流表示数的比值大小等于定值电阻R₀的阻值，当温度降低时，电压表示数与电流表示数的比值不变，故C正确；当温度为30℃时，由表中数据可知，热敏电阻的阻值为360Ω，则电路的总功率P=U²/(R₀+R)=(6V)²/(200Ω+360Ω)≈0.06W，故D错误。故选C。
