《2025年一遍过九年级物理全一册苏科版》

1 教材图片改编 在学习“电压”时,我们引入“水压”进行对比,如图所示,下列说法错误的是(B)
A.我们把电源比作抽水机,电流比作水流
B.只要有水压就有水流,只要有电压就会有电流
C.水压是形成水流的原因,电压是形成电流的原因
D.这一研究方法被称为“类比法”

答案： B 本题的考点是对电压的理解。电路中有电流的条件是电路两端有电压且电路是通路，所以电路两端有电压，电路中不一定有电流，B错误。

2 下列生活中常见的电压值不正确的是(B)
A.一块新蓄电池的电压是2V
B.人体的安全电压为36V
C.家庭照明电路的电压为220V
D.发生闪电的云层间电压可达$1×10^3kV$

答案： B 本题的考点是对常见的电压值的认识。人体的安全电压不高于36V｡

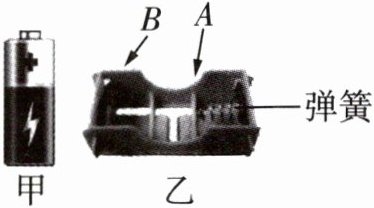

3 图甲是一节新的干电池,其电压为1.5V；将干电池正确装入如图乙所示电池盒中,则电池盒的正极是A(填“A”或“B”)端；若想获得3V的电源电压,则应将两节新干电池串联(填“串联”或“并联”)接在电路中。

答案： 1.5；A；串联

测量类必做实验 小星和同学们在实验室练习使用实验室指针式电压表,测量直流电路中的电压。请你参与任务并完成4~8题。
任务一：电压表的连接
4 小星在实验前阅读相关资料总结出一些电压表的使用规则,下列说法错误的是( )
A. 要把电压表与被测电路并联
B. 用电压表测电压时,量程要选得合适
C. 绝对不允许不经过用电器而把电压表直接接在电源的两极上
D. 电流应从电压表的“+”接线柱流入,从“-”接线柱流出

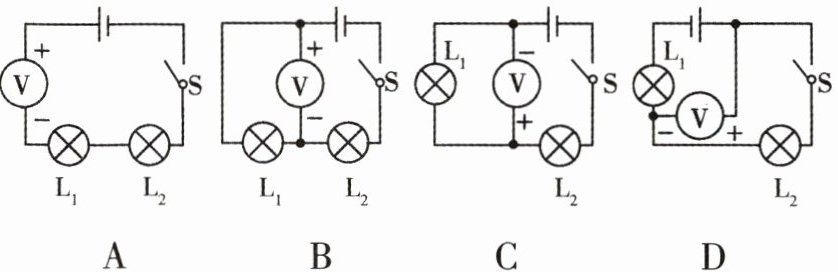

5 小星想要测量并联电路中灯泡$L_2$两端的电压,她预先设计了四个电路图,其中正确的是( )

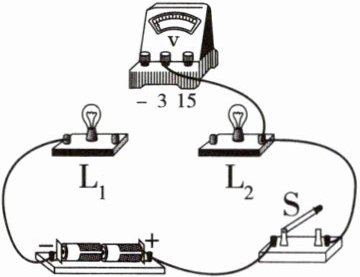

6 [2024贵州中考改编]请你根据上述选定的电路图,用笔画线代替导线,帮小星将实物图连接起来。

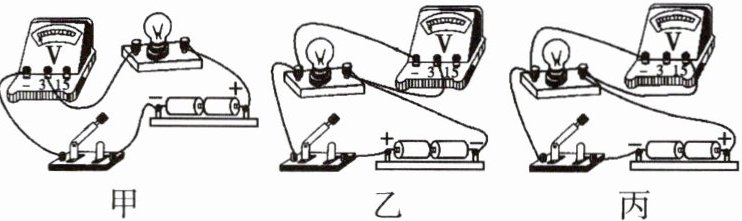

7 小星作为物理课代表,对同组其他成员上传的实验电路连接图进行了汇总,归纳出三种常见的错误连接方式,请你帮她完成对应的文字说明。

(1)甲图的错误之处：______。
(2)乙图的错误之处：______。
(3)丙图的错误之处：______。
任务二：电压表的读数

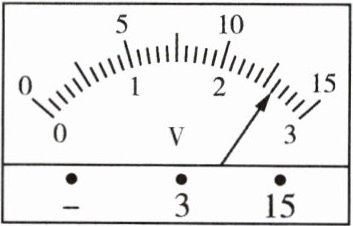

8 小星所连串联电路中,电压表的表盘及指针如图所示,则灯泡$L_2$两端电压为______V。若选用最大测量值为15V的量程,则表盘上每一小格代表______V。

答案：
4 C
5 D A图→电压表串联在电路→A错误；
B图→电压表并联在灯L₁的两端→测的是灯L₁两端的电压→B错误；
C图→电压表并联在灯L₁的两端，且正负接线柱接反了→C错误；
D图→电压表并联在灯L₂的两端→电流从正接线柱流入，从负接线柱流出→D正确。
6 【答案】 如图所示。

【解析】 用导线将两灯串联，电压表测量灯泡L₂两端电压，则电压表应与灯泡L₂并联，用导线将电压表“-”接线柱和灯泡L₂左接线柱相连。
7 【答案】
(1)电压表串联在电路中
(2)电压表的正、负接线柱接反了
(3)电压表的量程选择太大
8 【答案】 2.6 0.5【解析】 接“0~3V”量程时，将1V分为10个小格，则对应的分度值为0.1V，此时表盘上指针对应示数为2.6V；接“0~15V”量程时，将5V分为10个小格，则对应的分度值为0.5V。
