《2025年一遍过九年级物理全一册苏科版》

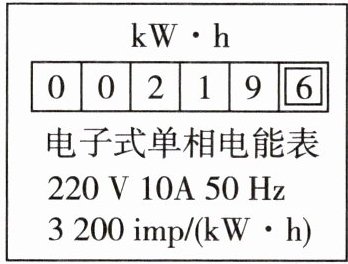

8 [2023达州中考]小明家的电能表面板如图所示,该电能表的示数为219.6kW·h,他家同时使用的用电器总功率不能超过2200W,家里新添置一台空调并接入家庭电路中,让其单独工作5min,电能表的指示灯闪烁了320次,则该空调的实际电功率为1200W。

答案： 219.6 2200 1200

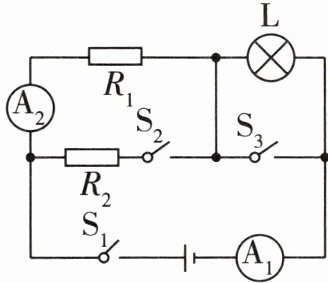

9 [2024南京中考]如图所示,电源电压U恒定$,R_1、$$R_2$为两个定值电阻,L为标有“6V 3W”的小灯泡。开关$S_1、$$S_2、$$S_3$均闭合时,电流表$A_1$示数为$1.5A,A_2$示数为1A；仅闭合$S_1,$小灯泡恰好正常发光。则小灯泡正常发光时的电流为0.5A；U=12V；$R_2= $24Ω。前后两次电路中相同时间内$R_1$产生的热量之比为4:1。

答案： 0.5 12 24 4:1

10 [新考法][2023扬州中考]学习电学知识后,小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈,使笔尖刚好接触,如图所示,接上9V的电源,接触点出现了明亮的电火花,是因为铅笔尖接触处的电阻大；若要让电火花更亮些,方法是增大电源电压,原理是Q = I²Rt。

答案： 电阻大 增大电源电压 Q = I²Rt

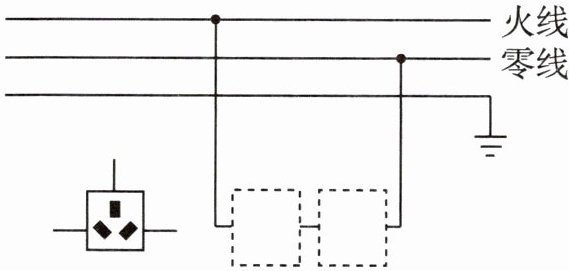

11 [2024常州中考]请在图中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三线插座接入电路。

答案：

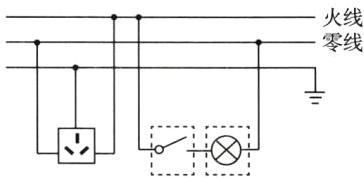

如图所示。

(1)①闭合开关前,滑动变阻器的滑片P应放置在A端；
②闭合开关,应移动滑动变阻器滑片，使电压表示数为2.5V以确定小灯泡$L_1$正常发光,此时电流表示数如图乙所示,则$L_1$的额定功率$P_1= $0.75W。
(2)该同学想比较另一个额定电压为2.5V的小灯泡$L_2$的额定功率$P_2$与$P_1$的大小关系,他断开开关,保持滑动变阻器滑片位置不变,将$L_1$替换为$L_2,$闭合开关后,发现电压表示数为2.3V。依据上述现象,可推断出$P_1$＜(填“＞”“=”或“＜”)$P_2,$他继续完成了实验后,验证了推断。

答案：
(1)①A ②移动滑动变阻器滑片，使电压表示数为2.5V 0.75
(2)＜
