《2025年一遍过九年级物理全一册苏科版》

1 新情境 如图所示是某种USB键盘清洁器,它有两个开关,开关$S_{1}$只控制照明用的灯泡L,开关$S_{2}$只控制吸尘用的电动机。在选项所示四个电路图中符合上述设计要求的是(A)

答案： A　由题知,开关S₁只控制灯泡L,开关S₂只控制吸尘用的电动机，即灯泡L与电动机互不影响,所以两者并联;S₁在灯泡L 的支路上,S₂在电动机的支路上;由各选项电路图知，A正确。

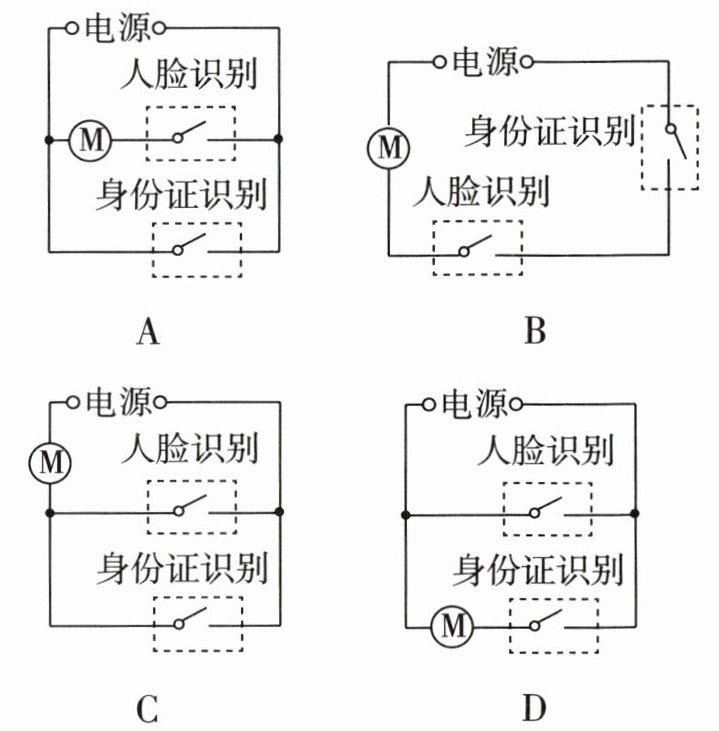

2 新情境 [2024无锡太湖格致中学期中]乘坐高铁可直接刷身份证进站,闸机口通过人脸识别系统确保“人”“证”一致,闸机门才能打开通行。用Ⓜ代表闸机门,则下列选项中电路可实现上述要求的是( B )

答案： B　根据题意可知，只有“人”“证”一致的情况下，闸机门自动打开，这说明“人脸识别”开关和“身份证识别”开关相互影响，是串联的，然后闸机门串联，故B正确。

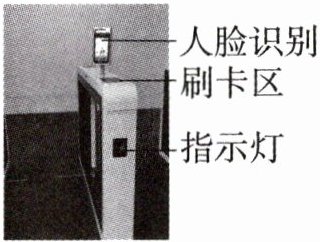

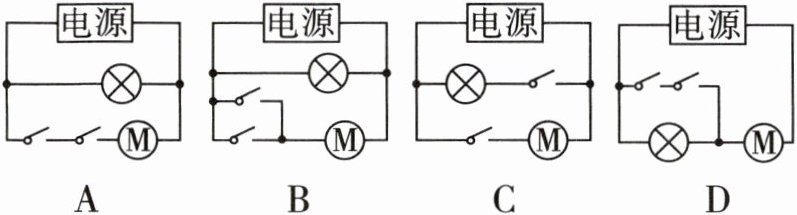

3 [2024鸡西中考]如图为封闭小区常见的智能门禁系统,住户可以通过刷卡或人脸识别进入小区,当门禁系统接通电源后,指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关),电动机工作,控制门打开。下列关于门禁系统的简化电路设计合理的是(B)

答案： B　由题意可知，人脸识别、刷卡识别，只要其中一种方式识别成功，相应开关闭合，电动机就可以工作，所以两个开关应并联后再与电动机串联在电源上;指示灯与电动机能独立工作，二者并联，故B符合题意，ACD不符合题意。

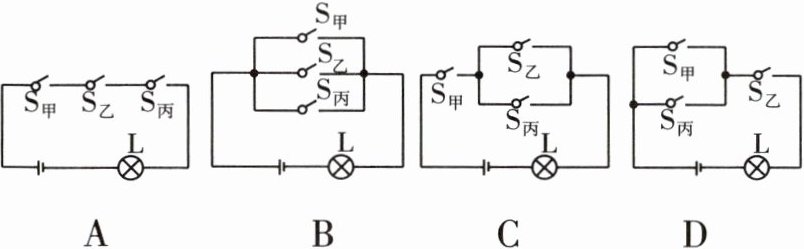

4 举重比赛中有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判,若裁判认定杠铃已被举起,就按下自己面前的按钮(相当于开关)。当主裁判和至少一个副裁判都按下按钮时,指示杠铃被举起的灯泡L才亮,表示举重成功。图中符合这一要求的电路是(C)

答案： C　由题意可知，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此乙、丙两个副裁判对应的开关S乙和S丙并联后与主裁判甲对应的开关S甲串联，故C符合题意。

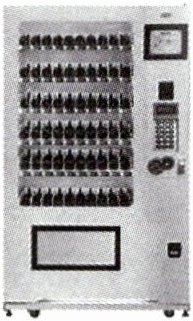

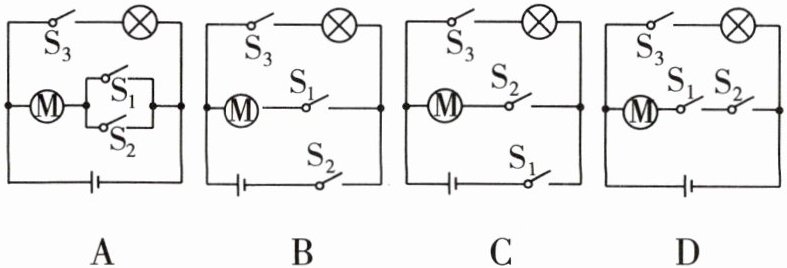

5 如图是某学校的自动饮料售货机,它可通过手机扫码(闭合开关$S_{1}$)或通过投币(闭合开关$S_{2}$),启动电动机完成自动售货；在光线较暗时开关$S_{3}$自动闭合,接通灯泡照明。图中符合上述情况的电路设计是(A)

答案： A　A项，开关S₁和开关S₂并联后再和电动机串联，开关S₃控制灯泡，可通过手机扫码(闭合开关S₁)或通过投币(闭合开关S₂)，启动电动机完成自动售货，在光线较暗时开关S₃自动闭合，接通灯泡照明，故A正确;B项，开关S₁和开关S₂ 都闭合，电动机才能工作，开关S₂和开关S₃ 都闭合，灯泡才能发光，故B不正确;C项，开关S₁和开关S₂都闭合时，电动机才能工作，开关S₁和开关S₃都闭合时，灯泡才能发光，故C不正确;D项，开关S₁和开关S₂都闭合，电动机才能工作，故D 不正确。
