1 [2024扬州江都区邵樊片月考]请在如图所示的杠杆上画出杠杆的动力臂$l_{1}以及阻力F_{2}和阻力臂l_{2}$。

答案：
如图所示。

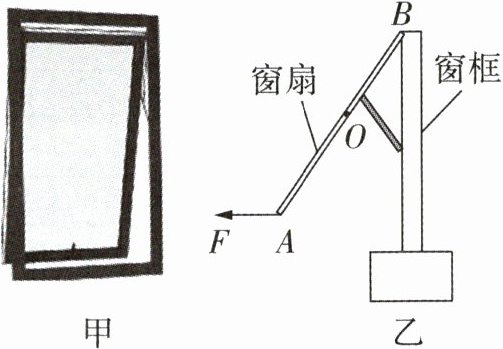

2 新情境[2024西安高新一中月考]如图甲是一种下开式窗户,图乙是该窗户的结构简图,B为转动轴,O为窗扇的重心,请画出窗扇的重力G和拉力F的力臂l。

答案：
如图所示。

[解析] 重力的方向是竖直向下的，从窗扇的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，从B点向力F的作用线作垂线段，垂线段就是力F的力臂L。

3 易错[2024南京南师附中树人学校月考]如图所示,轻质杠杆ABO可绕O点转动,A点悬挂一小球,现在B点用一轻绳拉住杠杆使其保持水平静止,请在图中画出:杠杆所受来自轻绳的拉力的力臂l以及小球所受重力的示意图。

答案：
如图所示。

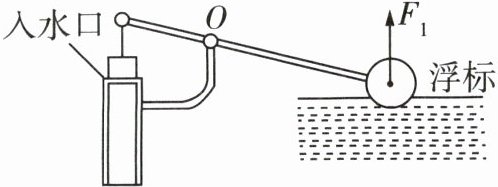

4 易错[2024盐城第二教育联盟月考]如图是一种厕所坐便器的自动上水装置示意图。坐便器冲水之后可自动上水,当水箱内的水达到一定深度时,浮标带动杠杆压住入水口,停止上水。请在图中作出动力$F_{1}的力臂l_{1}$、阻力$F_{2}和阻力臂l_{2}$的示意图,其中O为支点。

答案：
如图所示。

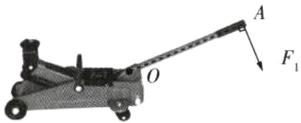

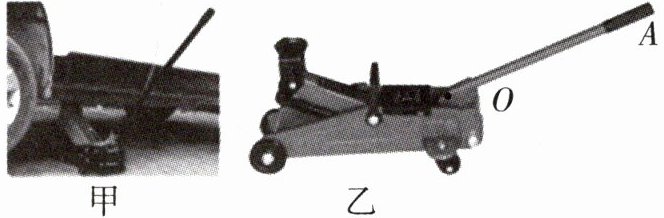

5 [2025西安莲湖区部分学校模拟]如图甲所示是汽车修理厂常见的一种卧式千斤顶。请在图乙画出在A点施加的最小动力$F_{1}$。

答案：
如图所示。

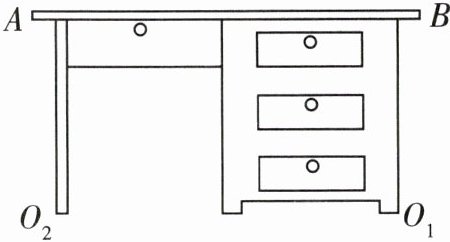

6 如图,小星想在桌上施加一个最小力,使桌子一端稍微离开地面,请你帮忙作出该力的示意图(保留作图痕迹)。

答案：
如图所示。

7 如图所示,张师傅想用最省力的方法把一个油桶推上台阶。请你在图中作出:
(1)杠杆的支点O;
(2)最小力的力臂l;
(3)最小力的方向。

答案：
如图所示。

[解析] 油桶绕台阶直角顶点转动，则该点为支点O，由杠杆平衡条件可知，阻力和阻力臂一定时，动力臂越大，所需动力越小。如答案图所示，过支点O及圆心作直径OA，即为最小力的力臂l。过A作OA的垂线，可得动力的作用线，沿该作用线向上，为最小力的方向。

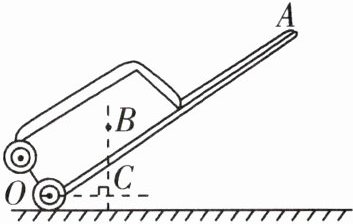

8 如图为一拉杆旅行箱的示意图。将其视为杠杆,O为支点,B为重心,BC为竖直方向,A为拉杆端点。已知箱重为250 N,OA长为120 cm,OC长为24 cm。

(1)使拉杆箱在图示位置静止的最小动力为50N。
(2)生活中,常把箱内较重物品靠近O点摆放,这样可使拉杆箱在图示位置静止的最小动力变小(填“变大”“变小”或“不变”)。

答案：
(1)50
(2)变小
[解析]
(1)要使拉杆箱在题图示位置静止时的动力最小，则动力臂应最大，即动力臂为OA = 120cm，此时动力为$\frac{250N×0.24m}{1.2m}=50N$。
(2)生活中常把箱内较重的物品靠近O点摆放，可使拉杆箱的重心靠近O点，使阻力臂变小，从而减小所用的最小动力。
