当 $ R_2 $ 滑片向右移动时,$ R_2 $增大,电压表 $ V $ 的示数不变,电流表 $ A $ 的示数减小,电压表 $ V_1 $ 的示数减小,电压表 $ V_2 $ 的示数增大。(均填“增大”“减小”或“不变”)

答案： 增大 不变 减小 减小 增大

温度升高时,热敏电阻 $ R_2 $ 阻值增大,电压表 $ V $ 的示数不变,电流表 $ A $ 的示数减小,电压表 $ V_1 $ 的示数减小,电压表 $ V_2 $ 的示数增大。(均填“增大”“减小”或“不变”)

答案： 增大 不变 减小 减小 增大

6.2 串联电路数据图表化(电压表测定值电阻图像)

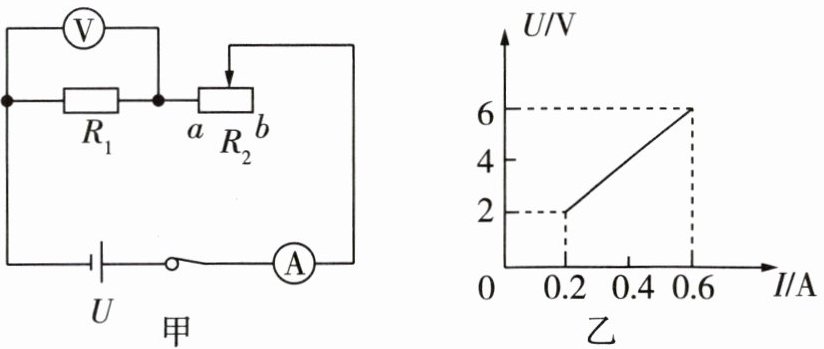

当滑动变阻器的滑片从 $ b $ 移到 $ a $ 时,两电表 $ U - I $ 关系如图乙所示,则 $ U = $6 $ V $,$ R_1 = $10 $ \Omega $,$ R_{2\text{max}} = $20 $ \Omega $。
(1) 先识别电路的连接方式,这一步需要把电表去掉,将电流表看作导线,将电压表看作断路；
(2) 找电表的测量对象；
(3) 运用规律解决问题。
找到敏感电阻的阻值是如何随环境的变化而变化的,是解决此类问题的关键。
当滑动变阻器的滑片由 $ b \to a $ 的过程中,定值电阻两端的电压随电流的增大而增大。故当滑片在 $ b $ 端时,坐标点为 $ (0.2, 2) $,当滑片在 $ a $ 端时,坐标点为 $ (0.6, 6) $。代入数据即可求解。
科学思维进阶：电学问题

答案： 6 10 20
