《2025年一遍过九年级物理全一册苏科版》

1 [2024 内蒙古中考]晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是 (D)
A.前灯短路 后灯串联
B.前灯短路 后灯并联
C.前灯断路 后灯串联
D.前灯断路 后灯并联

答案： 【解析】：
这个问题主要考查的是电路的连接方式以及电路故障的判断。
首先，来看前灯熄灭的原因。题目描述中，教室中正常发光的某一盏灯突然熄灭了，这通常意味着该灯所在的电路出现了断路，因为如果是短路，可能会导致整个电路跳闸，而不仅仅是一盏灯熄灭。因此，可以判断前灯是因为断路而熄灭的。
接着，来看后灯与其他彩灯的连接方式。题目描述中，新年联欢会上的一串正常发光的彩灯中，某一盏灯灯丝烧断，但其他灯仍然正常发光。这说明这些彩灯之间是并联的，因为如果是串联，一盏灯熄灭会导致整个电路断开，其他灯也会熄灭。而并联电路中，各用电器之间互不影响，所以一盏灯熄灭，其他灯仍然可以正常发光。
综上所述，前灯是因为断路而熄灭的，后灯与其他彩灯是并联的。
【答案】：
D

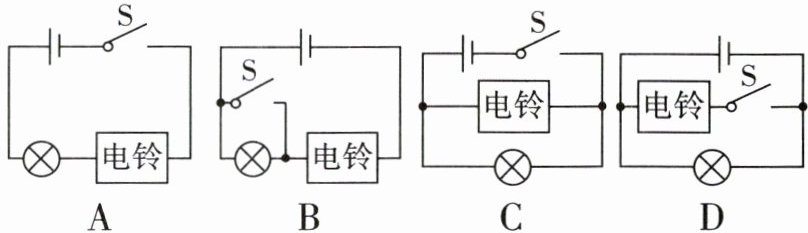

2 [2024 天津中考]某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是 ( C )

答案：
【答案】：C

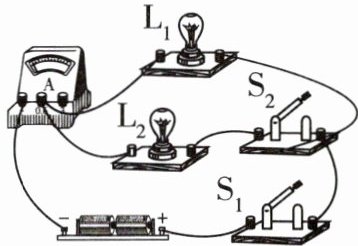

3 [2024 陕西中考]如图,电源电压不变。闭合开关$S_1$和$S_2,$灯泡$L_1$和$L_2$均正常发光,电流表有示数。下列分析正确的是 (B)

A.灯泡$L_1$和$L_2$串联
B.若断开开关$S_2,$电流表示数会变小
C.若灯泡$L_1$比$L_2$亮,原因是灯泡$L_1$两端的电压比$L_2$两端的电压大
D.若只闭合开关$S_2,$电路中只有灯泡$L_2$发光

答案： B

4 [2024 达州中考]如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为 (A)
$A. L_1$短路

$B. L_2$短路

$C. L_1$断路

$D. L_2$断路

答案： A

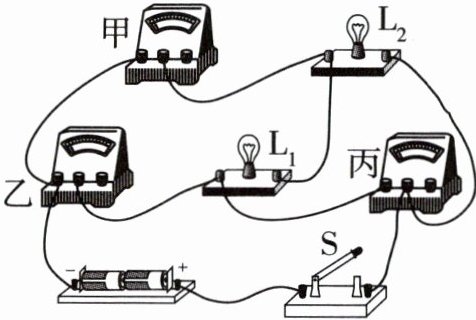

5 [2023 济南中考]如图所示的实物电路由电源、开关S、两个灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个灯泡$L_1、$$L_2$均能发光。下列关于甲、乙、丙三个电表的判断正确的是 (A)

A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表

答案： A

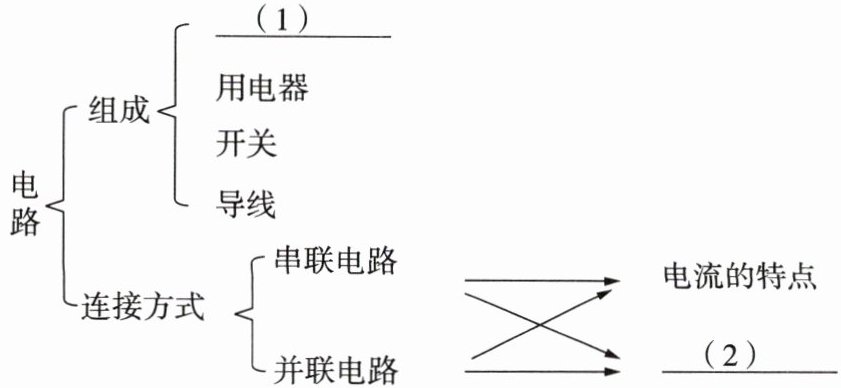

6 新考法[2024 连云港中考改编]某同学自主学习《简单电路》一章后,整理部分知识结构图如下,请补全有关内容。

答案： （1）电源
（2）电压的特点
