《2025年一遍过九年级物理全一册苏科版》

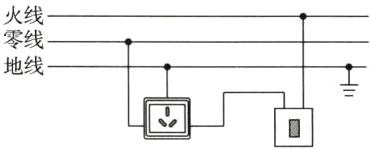

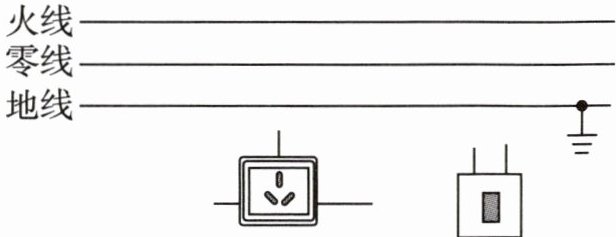

1 [2024南通中考]如图,将插座和控制插座的开关正确接入电路。

答案：
【答案】如图所示。

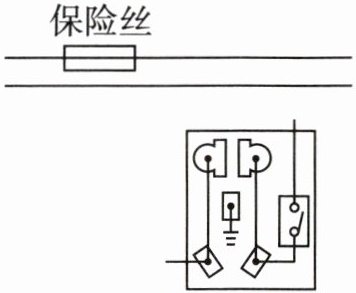

[变式1][2023扬州中考]如图,将带有开关的五孔插座正确接入家庭电路中。

答案：
【答案】如图所示。
家庭电路作图与故障分析

【解析】两孔插座和三孔插座独立工作、互不影响，应并联；开关控制五孔插座，应在干路上；根据安全用电原则，开关应接在火线和用电器之间。

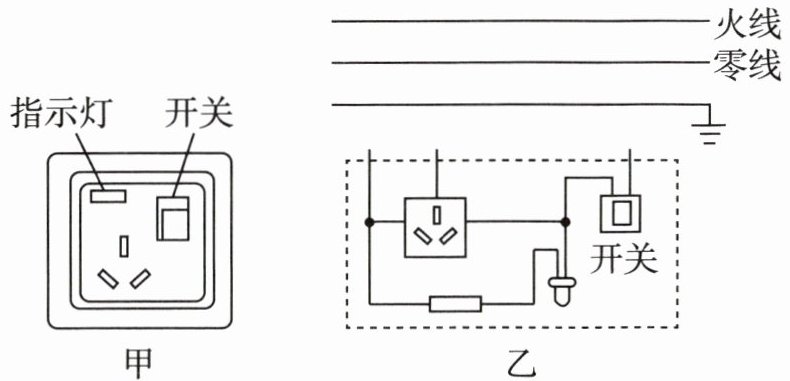

[变式2][2024广东中考]图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。
]

答案：
【答案】如图所示。

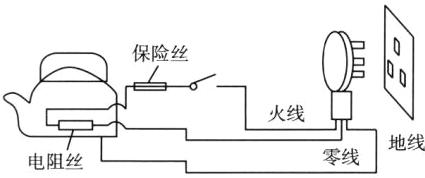

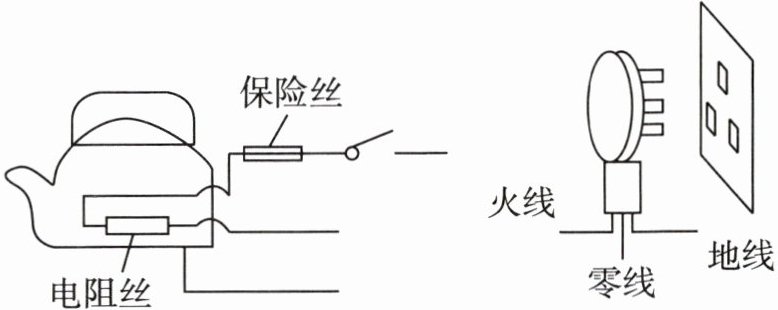

2 如图所示,在图中把插头与电水壶正确连线。
]

答案：
【答案】如图所示。

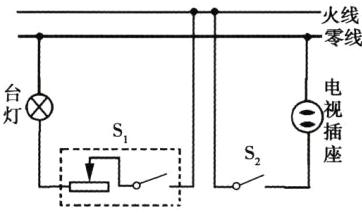

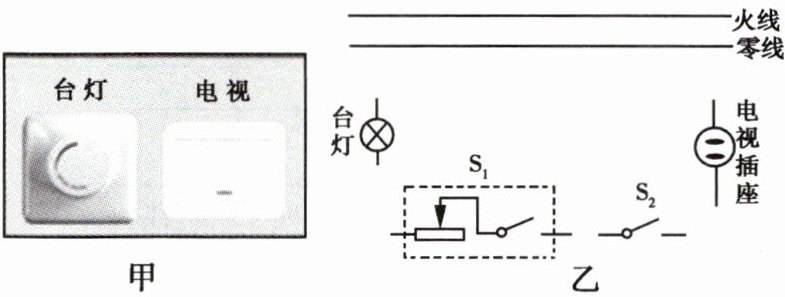

3 “五一”假期小真去旅游,晚上住在某宾馆,观察到床头柜上有台灯、电视的控制开关(如图甲),小真用所学知识绘制了图乙所示的控制电路图,其中$S_{1}$为旋钮开关,单独控制台灯的通断和亮度；$S_{2}$为单独控制电视插座的开关。请将图乙连接完整,要求符合安全用电原则。
]

答案：
【答案】如图所示。

【解析】火线先连接旋钮开关S₁，然后接入台灯，而零线直接接入台灯；开关S₂应与电视插座串联，开关接火线。

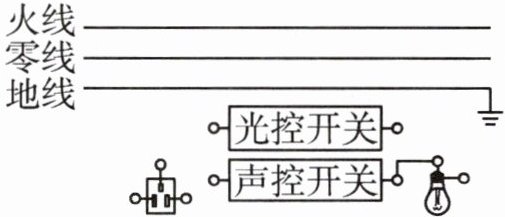

4 如图所示,请将图中的“声控开关”“光控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路的连接,要求在光线较暗且有声音时才亮；安装一个不受开关控制的三孔插座。
]

答案：
【答案】如图所示。

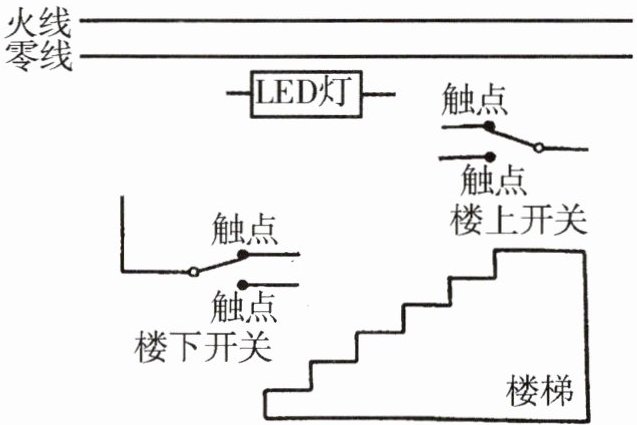

5 小明想用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,既可以在楼下开灯到楼上关灯,又可以在楼上开灯到楼下关灯,请你根据小明设计的意图,用笔画线代替导线完成题图的电路。
]

答案：
【答案】如图所示。

6 暑假期间,小红同学家新装了一台功率为3kW的空调,试用了一会儿,家中突然停电,检查发现保险丝断了。导致上述故障的原因可能是(B)
A.插头和插座接触不良
B.电路中用电器的总功率过大
C.空调内部断路
D.控制空调的开关短路

答案： B 用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，故B正确；插头和插座接触不良、空调内部断路，属于断路现象，不会使保险丝熔断，故A、C错误；控制空调的开关短路，只会使电路连通，故D错误。
