《2025年一遍过九年级物理全一册苏科版》

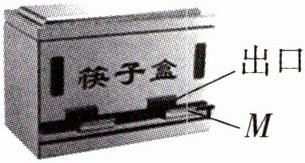

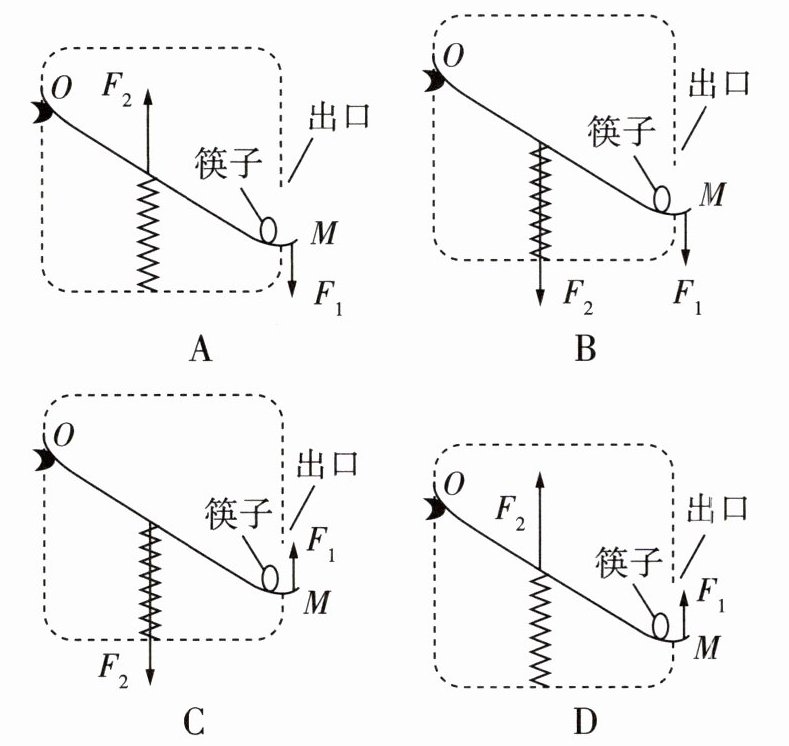

1 一题多变·有关筷子的杠杆问题 小星在如图筷子盒M处施力时,会有筷子从出口滚出。以下哪个选项能正确表示在M处施力时该装置的杠杆模型(A)

答案： A 在M处施加的动力的方向是向下的，支点在杠杆的最左侧，所以阻力的方向是向上的，故A项正确。

1.1 当小星用筷子夹食物时,筷子是杠杆,它的动力是手对筷子的作用力,阻力是食物对筷子的作用力。(均填“手”“筷子”或“食物”)

答案： 手 筷子 食物 筷子

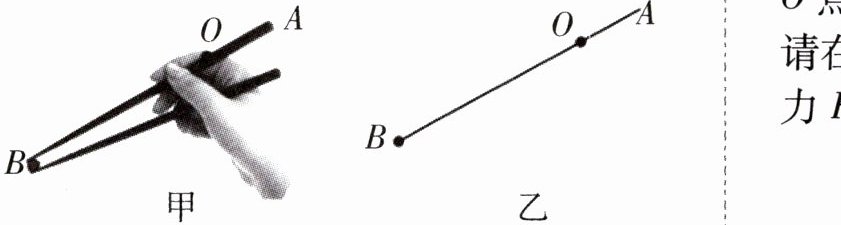

1.2 如图甲是小星用筷子夹起食物时的示意图,请你在图乙中画出筷子AB受到的阻力$F_1$及阻力$F_1$的力臂$l_1,O$为支点。

答案：
如图所示。

【解析】筷子AB受到的阻力$F_{1}$为食物对筷子的支持力，所以过B点作垂直于AB方向向上的带箭头的垂线段即为阻力$F_{1}$，阻力臂$l_{1}$为过支点垂直于阻力$F_{1}$的垂线段。

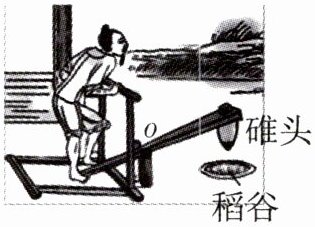

2 新导向·古代文化 [2025南京一中月考改编]如图是《天工开物》中记载古人用脚踏碓(duì)舂(chōng)米(将稻谷去皮)的情景。用柱子架起一根木杠,杠的前端装有锥形石头,不断用脚踩踏木杠后端,就可以舂米。用力将它踩下去的过程中,动力是脚踩的力(填“自身的重力”或“脚踩的力”)。

答案： 脚踩的力

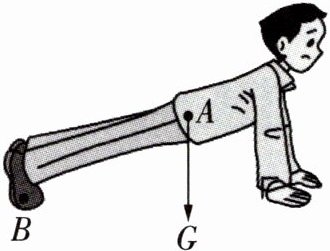

变式 如图所示,一名同学在做俯卧撑,如果把人的躯干看成一个杠杆,该杠杆的支点是B(填字母)点,动力是地面对手掌的支持力(填“手掌对地面的压力”或“地面对手掌的支持力”),阻力是自身的重力。

答案： B 地面对手掌的支持力 自身的重力

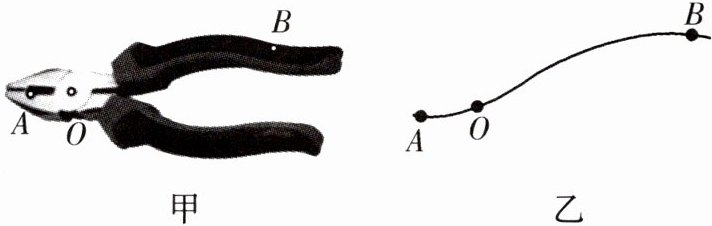

3 如图甲所示的钢丝钳,A为剪钢丝处,B为手的用力点,O为转动轴。图乙为单侧钳柄及相连部分示意图,请在图乙中画出剪钢丝时的动力$F_1$和阻力$F_2$的大致方向。

答案：
如图所示。

审题指导
本题的考点是杠杆中力的画法。使用钢丝钳时，题图乙所示的单侧钳柄上的动力方向向下，所以$F_{1}$方向向下。此时该侧钳柄将沿顺时针方向转动，阻力阻碍其转动，所以阻力方向也向下，所以$F_{2}$方向也向下。

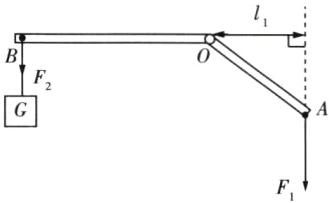

4 [2023南通中考]如图,杠杆AOB保持静止,O为支点,请作出动力$F_1$的力臂$l_1$和阻力$F_2。$

答案：
如图所示。

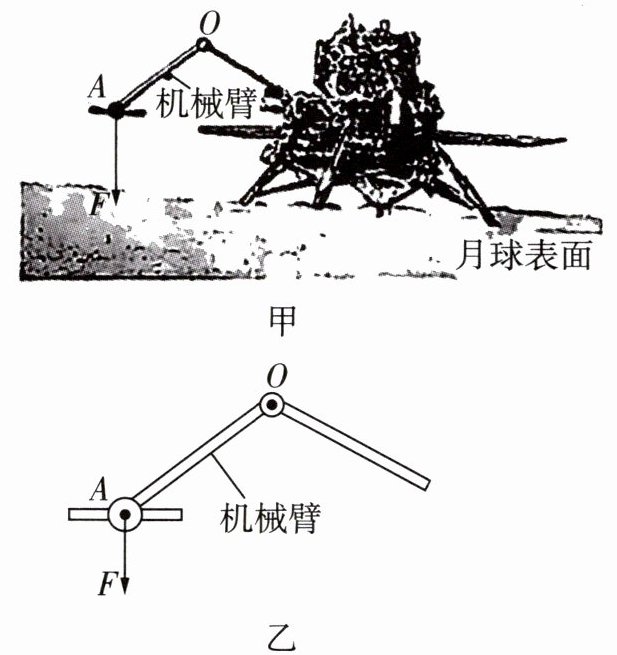

5 新导向·科技成就 [2024湖北中考]2024年6月2日至3日,嫦娥六号完成了人类首次月球背面采样。如图甲,嫦娥六号的机械臂正绕O点转动,将采集的月球样品送往贮存装置。请在图乙中画出样品对机械臂上A点的作用力F的力臂l。

答案：
如图所示。
