《2025年一遍过九年级物理全一册苏科版》

7 某同学在家中更换台灯的灯泡时,先将一只灯泡插入灯座,灯泡正常发光,当将另一只灯泡插入该灯座的瞬间,灯泡接口冒出火花,同时家中停电、保险丝烧断。其原因可能是(D)
A.灯座短路
B.灯座断路
C.灯丝断了
D.灯泡的接头短路

答案： D 保险丝烧断，说明电路中电流过大，因为台灯灯泡功率并不大，则说明电路中出现的是短路现象，故B、C错误；若短路发生在灯座，则在更换台灯灯泡前就会发生短路，故A错误；若灯泡的接头短路，则将其接入电路的瞬间，保险丝烧断且接口冒出火花，故D正确。

8 [2025烟台期末]在如图所示的家庭电路中,闭合开关S,灯泡不能发光,用测电笔检测双孔插座左右两孔,氖管都发光。若电路中只有一处故障,则发生故障的是(D)
A.插座发生短路
B.灯泡发生短路
C.de间断路
D.ef间断路

答案： D 如果插座发生短路，或灯泡发生短路，则保险丝将烧断，火线断开，此时用测电笔检测插座的两孔，氖管都不发光，A、B错误；若de间断路，则灯泡会发光，C错误；若ef间断路,检测右孔时,电流从a→b→c→右孔→测电笔→人体→大地,氖管会发光,检测左孔时,电流从a→b→开关→灯泡→e→d→左孔→测电笔→人体→大地,氖管会发光,因此,用测电笔检测插座的两孔时,氖管都发光,D正确。

9 [2023常州中考]如图所示的家庭电路中,正常发光的灯L突然熄灭,电工用测电笔分别测a、b、c、d四点,发现a、b两点氖管都发光,c、d两点氖管都不发光。若电路只有一处故障,则可能是(C)

A.火线上熔丝断了
B.开关S处断路
C.灯泡灯丝断了
D.导线c、d间断路

答案： C 用测电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明开关S正常；测试零线上的d点时氖管不发光，说明零线正常；用测电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是灯泡灯丝断了，故C符合题意。
解题通法
用测电笔判断电路断路位置
用测电笔检测电路故障时，金属笔尖接触被检测的导线，手指按住金属笔卡或金属帽。
(1)若氖管发光，表明该处与火线相通，断路出现在零线与该处之间。
(2)若电路各处都不能使氖管发光，表明进户线中火线某处断路。
(3)若电路各处都能使氖管发光，表明进户线中零线某处断路。

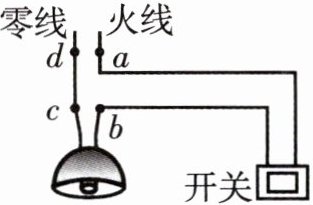

10 [2023天津中考]如图所示电路,开关闭合后,灯不发光。用测电笔接触a、b、c三处,氖管都发光；接触d处,氖管不发光。则故障可能是(D)

A.灯丝断了
B.灯短路了
C.开关处断路
D.cd间断路

答案： D 开关闭合后，灯不亮，用测电笔接触a、b、c三处，氖管都发光，说明从火线到a、b、c处之间的电路都是完好的，没有断路；试电笔接触d处时，氖管不发光，说明cd之间出现了断路。故D符合题意。

11 [2023武汉中考]小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,如图所示。他对故障作了下列四种判断,其中正确的是(A)

A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路

答案： A 启动微波炉后，微波炉和电热水壶都不工作，电灯仍能正常发光。
故障 现象 正误
零线上ab间断路 微波炉、电热水壶不工作，电灯发光 A正确
零线上bc间断路 电热水壶不工作，微波炉和电灯工作 B错误
微波炉所在支路be间短路 保险丝熔断，所有用电器都不工作 C错误
电热水壶所在支路cd间短路 保险丝熔断，所有用电器都不工作 D错误

12 在楼房竣工通电前,电工通常要检查家庭电路的安装是否存在故障。常用一只标有“220V 40W”的灯泡$L_{0}$(检验灯泡)取代保险丝来检查新安的照明电路中每个支路的情况,如图所示。当只闭合S、$S_{1}$时,$L_{0}$不亮；当只闭合S、$S_{2}$时,$L_{0}和L_{2}$都呈暗红色；当只闭合S、$S_{3}$时,$L_{0}$正常发光。由此可以判断(C)
A.$L_{2}$所在的支路短路
B.$L_{3}$所在的支路正常
C.$L_{1}$所在的支路断路
D.各支路均完好

答案： C 当只闭合S、S₁时，L₀不亮，说明L₁所在电路断路；当只闭合S、S₂时，L₀和L₂都呈暗红色，说明电路是通路，串联电路每个灯泡两端的电压都小于电源电压，所以两盏灯都成暗红色，该电路是完好的；当只闭合S、S₃时，L₀正常发光，说明电路是通路，L₀正常发光，其两端电压等于电源电压，故故障是L₃短路，综上所述，C正确。
解题通法
用检验灯泡判断电路故障
检验灯泡与被检验电路串联。
(1)当检验灯泡不发光时，说明被检验电路断路。
(2)当检验灯泡正常发光时，说明该电路相当于导线，即被检验电路发生短路。
(3)当检验灯泡发光较暗，且被检验电路用电器也能工作时，说明被检验电路通路。
