《2025年一遍过九年级物理全一册苏科版》

(1)如图甲,闭合开关S两灯都正常发光,小华取下$L_1,$发现$L_2$熄灭,接着小华将$L_1$接好,取下$L_2,$发现$L_1$熄灭,于是得出结论：在串联电路中,各用电器不能(填“能”或“不能”)独立工作。
(2)如图乙,闭合开关S两灯都正常发光,小华取下$L_1,$发现$L_2$仍然亮,接着小华将$L_1$接好,取下$L_2,$发现$L_1$仍然亮,于是得出结论：在并联电路中,各用电器互不(填“相互”或“互不”)影响。
(3)如图甲,小华将开关S分别连接在A、B、C处,闭合开关S,发现$L_1、$$L_2$都亮,于是得出结论：在串联电路中,开关位置的改变对各用电器的控制作用不变(填“改变”或“不变”)。
(4)通过第(3)步操作,小华还得出另外一个结论：开关如果能够同时控制所有用电器,说明此电路一定是串联电路。小华的说法错误(填“正确”或“错误”)。
(5)在以上的(1)(2)步的操作中有一个明显的错误是取下和安装灯泡前没有断开开关。

答案： （1）不能 （2）互不 （3）不变 （4）错误 （5）取下和安装灯泡前没有断开开关

2 如图所示的四个电路,开关S闭合后,灯泡$L_1、$$L_2$串联的电路是(C)

答案： C 本题的考点是串、并联电路的识别。

3 如图所示,某同学要连接由$L_1$和$L_2$组成的并联电路。若开关S要同时控制两盏灯,应将导线的M端接到图中A点；若开关S只控制$L_1,$则导线的M端应该接到图中的B点。(均填“A”或“B”)

答案： AB

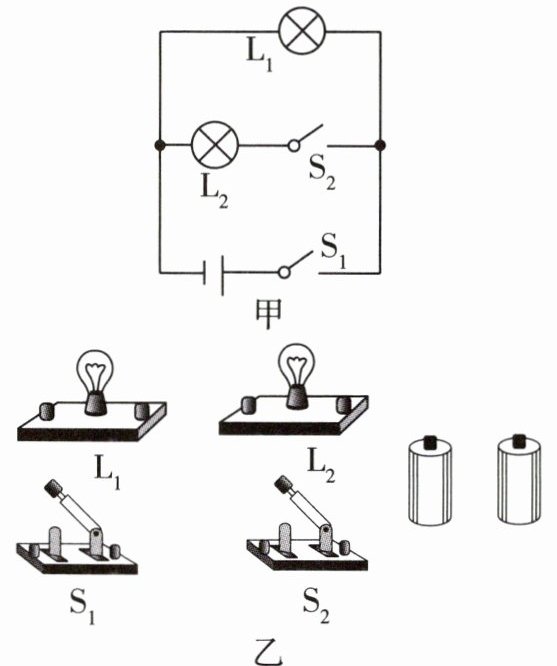

4 [2024宿迁南洋学校月考]按照图甲的电路图,把图乙的实物连成电路。(要求连接时导线不许交叉)

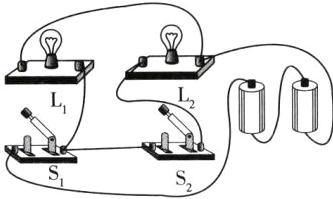

答案：
如图所示。
　　　　

5 新情境某市主干道两侧正在实施亮化工程,某段路的两侧亮化一共用了800只LED小彩灯,通过插头接入电网。它们同时亮同时灭,由此不能(填“能”或“不能”)判断小彩灯的连接方式,如果将其中任何一只小彩灯取下,其他小彩灯不发光,则它们是串联(填“并联”或“串联”)连接的。

答案： 不能 串联
