《2025年一遍过九年级物理全一册苏科版》

1 在同一个电路中,用电压表测得灯$L_{1}$两端的电压为6 V,灯$L_{2}$两端的电压为6 V,则(C)
A.两灯一定串联
B.两灯一定并联
C.两灯可能串联也可能并联
D.以上说法都不对

答案： C 如果两个灯泡串联,并且两个灯泡完全相同,则两灯泡分得的电压相同;如果两灯泡并联,两灯泡两端电压相等。故C正确。

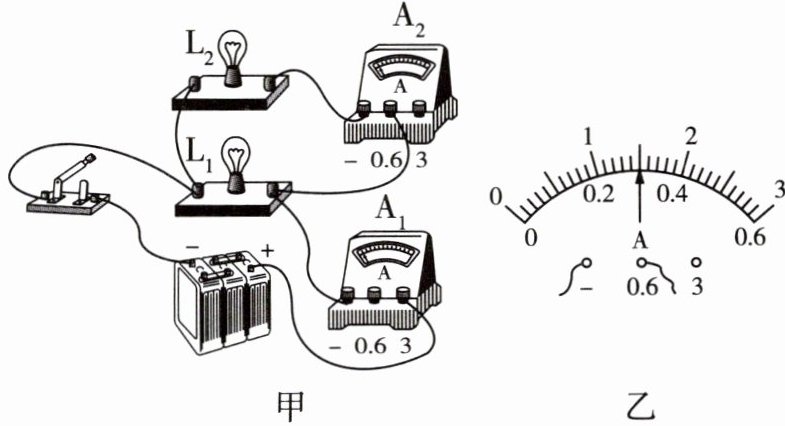

2 [2025吕梁期中]如图甲所示的电路中,闭合开关后,灯$L_{1}$、$L_{2}$均正常发光,电流表$A_{1}$、$A_{2}$的示数都如图乙所示,下列说法正确的是(C)



A.灯$L_{1}$、$L_{2}$是串联连接的
B.流过灯$L_{2}$的电流是1.5 A
C.流过灯$L_{1}$的电流是1.2 A
D.干路中的电流为1.8 A

答案： C

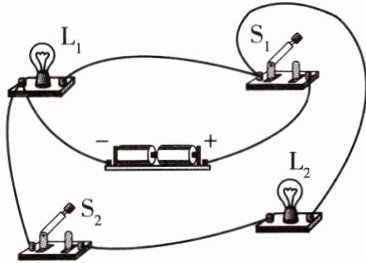

3 关于如图所示的实物电路,在开关$S_{1}$、$S_{2}$都闭合后,下列说法正确的是(C)

A.通过$L_{1}与L_{2}$的电流一定相等
B.通过$L_{1}与L_{2}$的电流一定不相等
C.$L_{1}与L_{2}$两端的电压一定相等
D.$L_{1}与L_{2}$两端的电压之和等于电源电压

答案： C 由题图可知,开关$S_{1}$、$S_{2}$都闭合后,两灯泡并联,由于并联电路中各支路两端电压相等,故$L_{1}$与$L_{2}$两端的电压一定相等且等于电源电压,即$U=U_{1}=U_{2}$,但是通过$L_{1}$、$L_{2}$的电流大小关系不能确定。综上可知,A、B、D错误,C正确。

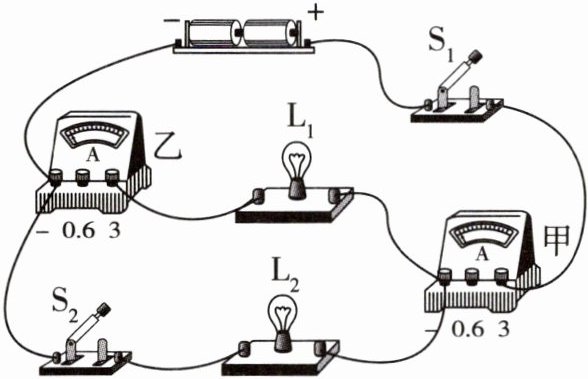

4 [2025唐山期中]如图所示是兴趣小组研究并联电路电流特点的实物图,实验中保持电源电压不变,先闭合开关$S_{1}$,则下列说法正确的是(B)

A.甲表有示数,乙表无示数
B.再闭合开关$S_{2}$,甲表示数变大,乙表示数不变
C.再闭合开关$S_{2}$,甲、乙两表示数均变大
D.再闭合开关$S_{2}$,甲表示数不变,乙表示数变小

答案： B
只闭合开关$S_{1}$→电路为$L_{1}$的简单电路→两电流表均测量电路中电流,都有示数。
再闭合开关$S_{2}$→两灯并联→$\left\{\begin{array}{l} \text{甲表测量干路中的电流}→\text{两灯电流之和}→\text{甲表示数变大;}\\ \text{乙表测量通过}L_{1}\text{的电流}→\text{并联电路各支路之间互不影响}→\text{乙表示数不变。}\end{array}\right.$

5 甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压等于(填“大于”“等于”或“小于”)乙灯两端的电压,这是因为并联电路中各支路两端的电压相等。若甲灯两端允许加的最大电压为6 V,乙灯两端允许加的最大电压为7 V,则电源电压不得超过6V。

答案： 等于 并联电路中各支路两端的电压相等 6

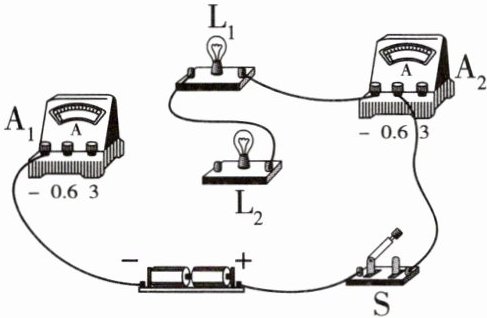

6 [2025重庆一中月考]如图所示,请用笔画线添加2根导线,使两个灯泡连成并联电路,通过每个灯泡的电流约为0.4 A,电流表$A_{1}$测量干路电流,电流表$A_{2}测量通过L_{1}$的电流,开关S控制所有用电器。

答案：

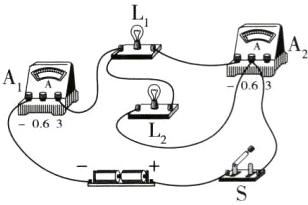

如图所示。

【解析】题中电路为并联电路,电流表$A_{2}$测量通过$L_{1}$的电流,与$L_{1}$在同一条支路上,电流表$A_{1}$测量干路电流,根据并联电路中电流规律可知,干路电流超过电流表小量程,应选用大量程接在干路上。
