《2025年一遍过九年级物理全一册苏科版》

6 开车时不系安全带是一种非常危险的行为,汽车上均设置有安全带指示灯,来提醒驾驶员系好安全带。当安全带系好时,相当于闭合开关,指示灯不亮；安全带未系时,相当于断开开关,指示灯发光提示。图中符合上述要求的电路图是(D)

答案： D 审题指导 一般情况下，闭合一个开关不能使用电器工作，开关与用电器可能并联，用电器所在的支路被短路。A选项图中闭合开关，断开开关，指示灯都发光，不符合题意;B选项图中无论开关是否闭合，指示灯都能发光，不符合题意;C选项图中闭合开关，指示灯发光，断开开关，指示灯不发光，不符合题意;D选项图中闭合开关，指示灯被短路不能发光，断开开关，指示灯和R串联，指示灯能够发光，符合题意。

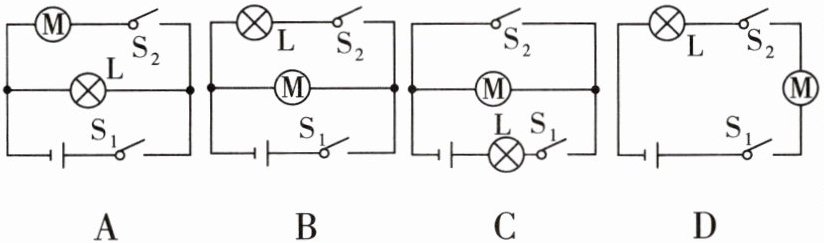

7 [2024南充中考]使用共享单车时,骑行前先要扫码,扫码成功后开关$S_{1}$闭合,指示灯L亮,但电动机不工作；从车头取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,电动机通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是(A)

答案： A　根据题意知，骑行前，扫码成功后开关S₁闭合，指示灯L亮，但电动机不工作;从车头取出头盔并戴上后，头盔内遥控设备遥控S₂闭合，电动机才通电工作，这说明指示灯与电动机工作时互不影响，是并联的;若只戴头盔不扫码则无法骑行，则开关S₁在干路中控制整个电路，开关S₂与电动机在一条支路中，故A符合题意，BCD不符合题意。

8 在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近,操作任意一个开关均能独立地开灯和关灯。下面四幅图中能满足要求的是(A选项中的$S_{1}$及C选项中的$S_{1}$、$S_{2}$均为单刀双掷开关)(C)

答案： C

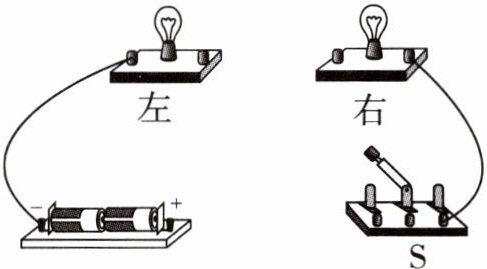

9 [2025河池期末]如图左、右两灯分别代表小汽车的左、右转向灯,开关S控制左、右两盏转向灯,且开关往左闭合左灯亮,往右闭合右灯亮。请根据题意用笔画线代替导线完成实物图连接。

答案：

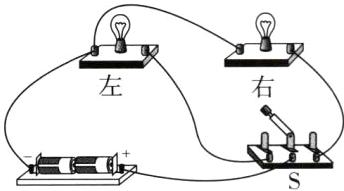

[答案]　如图所示。 [解析]　由题意可知，单刀双掷开关向左闭合时，左转向灯与电源组成闭合电路;单刀双掷开关向右闭合时，右转向灯与电源组成闭合电路。

10 [2025安康期末]某保密室有三道门,关上一道门相当于闭合一个开关,只要有一道门没有关上,红灯和绿灯都会发光,当三道门都关上时,红灯会熄灭,只有绿灯会发光。设计出符合要求的电路图画在虚线框内。

答案：
[答案]　如图所示。

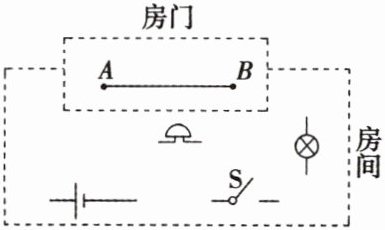

11 [2023自贡中考改编]用图中提供的材料,设计一个自动防盗报警电路。要求：房间房门打开时,细导线AB被扯断,电铃发声自动报警。(用笔画线代替导线连接即可)

答案：

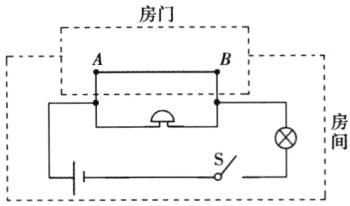

[答案]　如图所示。 [解析]　从电源正极依次串联导线AB、灯泡以及开关，回到电源负极，然后将电铃并联在AB两端。
