《2025年一遍过九年级物理全一册苏科版》

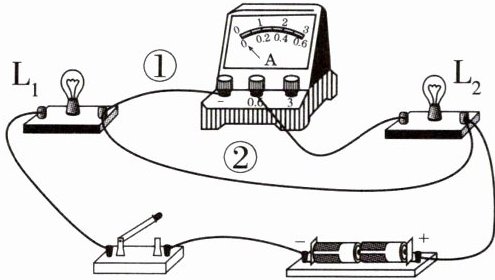

1 [2025 西安铁一中期末]在学习了电流表的使用后,小莉连接了如图所示的电路,下列说法正确的是(D)

A.闭合开关,灯 $ L_1 $、$ L_2 $ 均发光
B.闭合开关,电流表有示数
C.仅将导线①的左端改接到灯 $ L_1 $ 左端,闭合开关,灯 $ L_1 $ 和 $ L_2 $ 并联,电流表测量灯 $ L_1 $ 中的电流
D.仅撤掉导线②,闭合开关,灯 $ L_1 $ 和 $ L_2 $ 串联,电流表能测量 $ L_1 $ 和 $ L_2 $ 中的电流

答案： 1 D 由题图可知，闭合开关，灯L₂和电流表被短路，灯L₁发光，L₂不发光，电流表无示数，故 AB 错误;仅将导线①的左端改接到灯L₁左端，闭合开关，灯L₁和L₂并联，电流表测量灯L₂中的电流，故 C 错误;仅撤掉导线②，闭合开关，电流依次通过L₂、电流表和L₁，灯L₁和L₂串联，电流表测量L₁和L₂中的电流，故 D 正确。

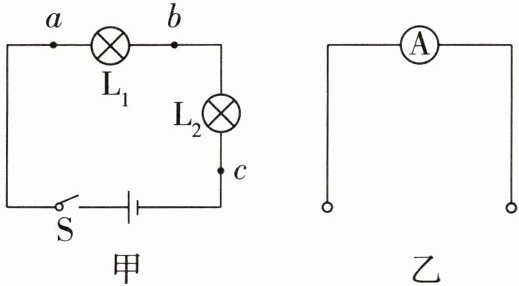

2 [2025 淮南期中]如图甲所示,当开关 S 闭合时,灯 $ L_1 $、$ L_2 $ 都不亮。为了查找电路的故障,某同学先将图乙所示的电流表 A 两端的导线分别接在 a、b 两点上,灯 $ L_2 $ 亮,$ L_1 $ 不亮,电流表 A 有明显示数；然后再将电流表 A 两端的导线分别接在 b、c 两点上,两灯均不亮,电流表 A 无明显示数。则故障的原因可能是( )A

A.灯 $ L_1 $ 断路
B.灯 $ L_1 $ 短路
C.灯 $ L_2 $ 断路
D.灯 $ L_2 $ 短路

答案： 2 A 闭合开关时，两灯均不亮，说明电路中某处断路，或是两灯均短路，用题图乙所示的电流表两端的导线分别接在a、b两点上时，发现灯L₂亮，灯L₁不亮，电流表 A 有示数，说明此时电路通路，两灯泡不可能短路，L₂是完好的;将电流表 A 两端的导线分别接在b、c两点上时，两灯均不亮，电流表 A 无明显示数。因此推测灯L₁发生了断路，故 A 符合题意。
名师大招
利用电流表判断串联电路的故障
电流表在电路中相当于一根导线，使用电流表可以检测电路故障。
电流表 有示数 不工作的用电器被短路
串联 无示数 电路断路
电流表 其他用电器工作 与电流表并联的用电器断路
并联 其他用电器不能工作 没有与电流表并联的用电器断路

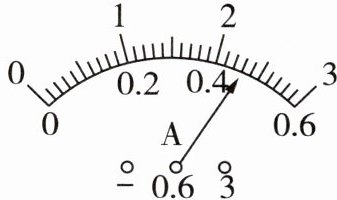

3 使用电流表时,应先估计被测电流,然后选用合适的量程,若不能预先估计,则应从电流表较大(填“较大”或“较小”)的量程测起,并采用试触法来判断被测量值是否大于电流表的量程,如图所示的电流表使用 0～0.6 A 量程时,示数为460mA。某次测量中用 0～0.6 A 的量程,从 0～3 A 的量程刻度盘上发现指针正好在 2.8 A 刻度线上,则测得的实际电流的大小为0.56A。

答案： 3 [答案] 较大 试触 460 0.56
[解析] 电流表的两个量程使用同一个表盘，指针在同一位置时大量程示数是小量程示数的5倍;某次测量中用0~0.6 A的量程，从0~3 A的量程刻度盘上发现指针正好在2.8 A刻度线上，则测得的实际电流的大小为2.8 A×$\frac{1}{5}$ = 0.56 A。

(1) 若某同学连接的电路如图所示,则电流表测的是灯L2的电流。
(2) 只需改动一根导线所连接的一个接线柱就可测得总电流,请在图中用“×”号指出需改动的导线,并在原图中画出正确的电路连线。
[在原图中，将连接电流表“0.6”接线柱与灯L1右接线柱的导线打“×”，并将该导线改接至电流表“-”接线柱]
(3) 若合上开关后,两灯都亮,电流表指针不发生偏转,那么原因可能是C。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足

答案：
(1) L2
(2) [在原图中，将连接电流表“0.6”接线柱与灯L1右接线柱的导线打“×”，并将该导线改接至电流表“-”接线柱]
(3) C

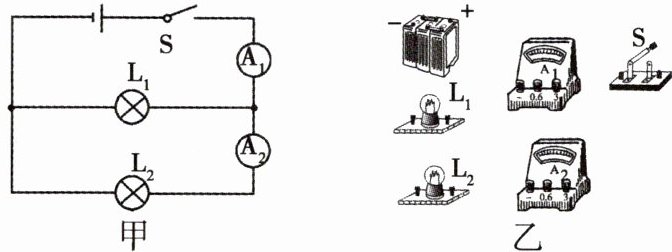

5 在图甲中,闭合开关后,通过灯泡 $ L_2 $ 的电流为 0.5 A,通过干路的电流为 0.9 A,试根据图甲将图乙中的实物用笔画线代替导线连接起来。

答案：
5 [答案] 如图所示。

[解析] L₁与L₂并联，开关在干路上;电流表A₁测干路电流，因为干路中的电流大于0.6 A，故电流表A₁应选大量程，电流表A₂测L₂所在支路的电流，选用小量程。

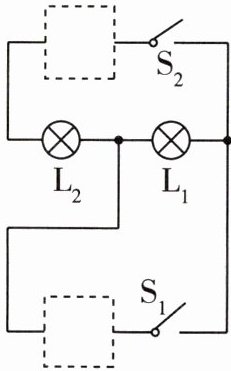

6 [2025 泉州七中期中]如图所示,请在两个虚线框内填“电源”和“电流表”的符号,使开关都闭合时两灯均能工作。

答案：
6 [答案] 如图所示。
[解析] 若上面是电源，下面是电流表，两个开关都闭合时，灯泡L₁被短路。若上面是电流表，下面是电源，两个开关都闭合时，两灯泡并联，电流表测通过L₂的电流，两灯泡都发光，故后一种假设成立。
