《2025年一遍过九年级物理全一册苏科版》

(2)闭合开关,移动滑动变阻器滑片P,使电流表示数为0.25 A。
(2)断开开关,用5 Ω的定值电阻替换灯泡,滑动变阻器滑片P保持不动(填“向左移动”“向右移动”或“保持不动”)。闭合开关,电流表的示数为0.3 A。
(3)再将滑动变阻器滑片P移到最左端,电流表示数为0.9 A,可得电源电压为4.5V；
(4)小灯泡的额定功率为0.5W。

答案：
(2)保持不动
(3)4.5
(4)0.5

(2)将$R_{2}$的滑片移至最右端,断开开关$S_{1}$,闭合开关$S_{2}$,向左移动$R_{2}$的滑片,直至电流表的示数为0.5 A。
(3)保持$R_{2}$的滑片位置不变,断开开关$S_{2}$,闭合开关$S_{1}$,电流表的示数恰好为0.24 A。
(4)小灯泡的额定功率$P_{额}= $1.75W。

答案：
(2)$R_{2}$
(3)保持$R_{2}$的滑片位置不变
(4)1.75

(2)在保持滑动变阻器$R_{2}$的滑片位置不动的情况下,仅闭合$S_{2}$,调节电阻箱$R_{1}$使电压表示数为4V,此时$R_{1}$的阻值为20 Ω。
(3)该小灯泡的额定功率为0.8W。

答案：
(2)滑动变阻器$R_{2}$的滑片位置不动 4
(3)0.8

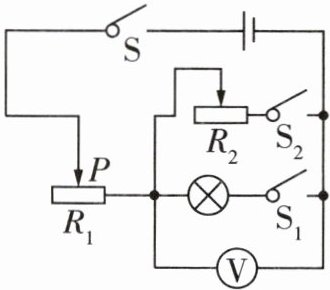

8 [2025西安八十五中月考]一组同学设计了如图所示的实验电路,测出了小灯泡的额定功率。电源电压未知但恒定不变,小灯泡的额定电压为$U_{额}$,$R_{1}和R_{2}$为滑动变阻器,$R_{1}的最大阻值为R_{0}$。实验步骤如下。

(1)闭合开关S、$S_{1}$,断开开关$S_{2}$,调节$R_{1}$的阻值,使电压表的示数为$U_{额}$。
(2)闭合开关S、$S_{2}$,断开开关$S_{1}$,保持$R_{1}$的阻值不变,调节$R_{2}$的阻值,使电压表的示数为$U_{额}$。
(3)保持$R_{2}$的阻值不变,将$R_{1}$的滑片P调至最左端,记下电压表的示数$U_{1}$,再将$R_{1}$的滑片P调至最右端,记下电压表的示数$U_{2}$,则小灯泡的额定功率$P_{额}= $____(用$U_{额}$、$U_{1}$、$U_{2}$、$R_{0}$表示)。
[答案]：(3)$\frac {U_{额}^{2}(U_{2}-U_{1})}{U_{1}R_{0}}$

答案：
(3)$\frac {U_{额}^{2}(U_{2}-U_{1})}{U_{1}R_{0}}$
