《2025年一遍过九年级物理全一册苏科版》

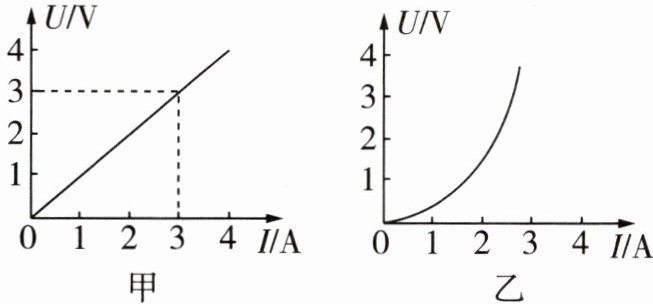

1 [2025成都七中期中]在“伏安法测电阻”的实验中,丹丹分别选用定值电阻和灯泡为测量对象,在处理实验数据时,分别画出了$U - I$的图像,如图所示。对于图像的分析,以下说法错误的是(D)

A.图甲是定值电阻的$U - I$图像,图乙是灯泡的$U - I$图像
B.由图像可知,通过定值电阻的电流和定值电阻两端的电压成正比
C.由图乙及实验现象可知,灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差,应该用多次测量求平均值的方法,计算灯泡的电阻

答案： D

如图所示是电学中常见的电路图,在$A$、$B$两点间分别接入下列选项中的元件,并进行对应实验,对滑动变阻器在此实验中的作用描述不正确的是(B)
A.电阻——探究电流与电压的关系——改变定值电阻两端电压
B.电阻——探究电流与电阻的关系——调节电阻两端电压成倍数变化
C.电阻——测量定值电阻的阻值——多次测量求平均值,减小误差
D.灯泡——测量灯泡的电阻——改变灯泡两端电压

答案： B

(1)小张正确连接电路后,测量过程中,灯丝突然烧断,则电压表示数变大(填“变大”“变小”或“不变”)。换相同规格的灯泡,重测的数据如表所示,并绘出$I - U$图像。
(2)依据表格中的数据,小张求出灯泡电阻的平均值,你同意这种做法吗？说出你的理由：不同意，灯丝的电阻随温度升高而增大。(作出判断并说出理由)
(3)另外一组同学用相同的器材和电路图也做这个实验时,由于接线错误,根据测量的数据绘出的$I - U图像如图丙的图线B$所示,原因是电压表并联在滑动变阻器两端。

答案： （1）变大 （2）不同意，灯丝的电阻随温度升高而增大 （3）电压表并联在滑动变阻器两端

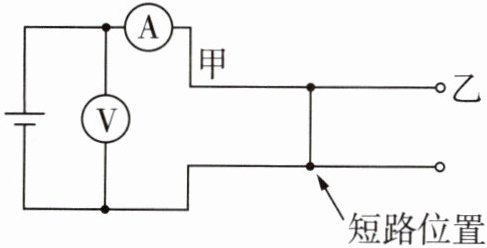

4 [2025合肥瑶海区期中]在相距$10 km$的甲、乙两地之间有两条输电线,已知每$1 m输电线的电阻是0.01 \Omega$。现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行检测,当电压表的示数为$3.0 V$时,电流表示数为$0.1 A$,则甲地到短路位置的输电线的总电阻是30$\Omega$,短路位置距离甲地1.5$km$,检测过程中,无(填“有”或“无”)电流通过乙地。

答案： 30 1.5 无
