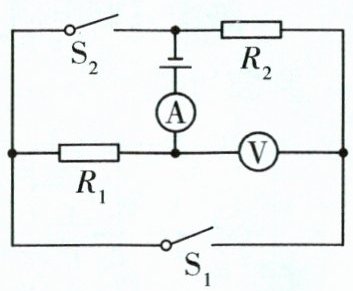

6 [2025北京延庆区期中]如图所示的电路中,电源电压保持不变,$R_{1}和R_{2}$为定值电阻。先闭合开关$S_{1}$,再闭合开关$S_{2}$后,电流表和电压表的示数变化的情况是(A)

A.电流表示数增大,电压表示数不变
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数增大
D.电流表示数不变,电压表示数增大

答案： A

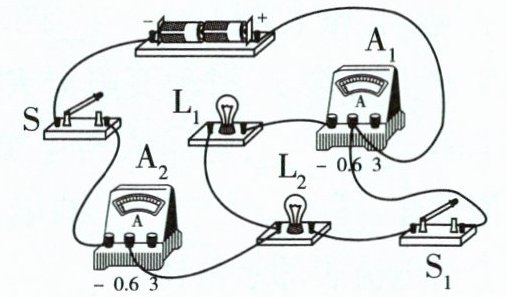

7 [2025沧州十七中期中]如图所示的电路,闭合开关$S$、$S_{1}$后,以下说法正确的是(D)

A.灯$L_{1}$、$L_{2}$串联
B.电流表$A_{1}和A_{2}$示数相等
C.断开$S_{1}$后,电流表$A_{1}$示数变小
D.断开$S_{1}$后,电流表$A_{2}$示数变小

答案： D

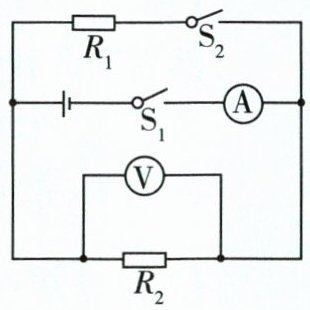

8 如图所示,电源电压保持不变。只闭合开关$S_{1}$,电流表和电压表均有示数,若再闭合开关$S_{2}$,则下列说法正确的是(D)

A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变

答案： D

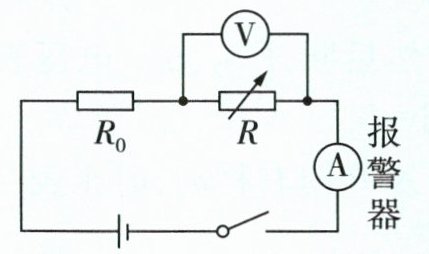

9 [2025连云港外国语学校月考]电梯超载容易引发安全隐患,其超载报警电路简图如图所示。电源电压恒定不变,$R_{0}$为保护电阻,$R$为压敏电阻,阻值大小随电梯受压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后,则(D)

A.电路中的总电阻变大
B.电流表示数减小
C.电压表示数增大
D.电压表与电流表示数之比变小

答案： D

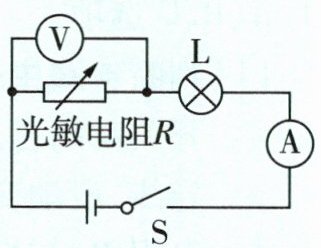

10 [2025宝鸡陈仓区期末]手机在生活中越来越普及。随着科技的进步,有些手机屏幕能随光照强度自动调节亮度,如图所示是它的电路原理图,光敏电阻$R$的阻值随环境光照强度的增大而减小,电源电压不变,开关$S$闭合,当环境光照强度减小时,下列说法正确的是(C)

A.$R$阻值增大,电压表示数变小
B.电流表示数变小,电压表示数变小
C.灯泡$L$变暗,电流表示数变小
D.电压表示数变大,灯泡$L$变亮

答案： C

11 如图甲是非接触式红外线测温枪,图乙是它的工作原理图。$R_{0}$是定值电阻,$R$是红外线热敏电阻,其阻值随人体温度变化的图像如图丙。对该电路分析正确的是(B)
A.体温越高,$R$的阻值越大
B.体温越高,电压表示数越大
C.体温越高,电压表示数越小
D.体温越高,电路中的电流越小

答案： B
