《2025年一遍过九年级物理全一册苏科版》

1 有一个同学在测量电压时用的是0~3V的量程,但记录的读数却是6.5V,则该同学实际测的电压值是(C)
A.5V
B.2.5V
C.1.3V
D.11.5V

答案： C

2 小琳同学连接了如图所示的电路,闭合开关后(C)
A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表会被烧坏
D.灯泡会被烧坏

答案： C 由题图可知，电压表与灯泡串联后再与电流表并联，而电流表相当于一根导线，将电源的正负极直接连接在了一起，则电源被短路，电流过大将电流表烧坏；而电压表和灯泡都被电流表短路,没有电流通过,所以电压表和灯泡都不会被烧坏,故选C。

3 如图所示,当开关闭合后电路正常工作时,下列说法正确的是(C)

A.开关只能控制灯$L_1$
B.灯$L_1$和$L_2$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流

答案： C 由题图可知，两灯并联，电流表与灯L₂串联，所以电流表测的是通过灯L₂的电流，开关在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压，故选C。

4 [2025淮南西部地区联考]如图所示的电路中,当开关S闭合后,a、b两电表均有明显的示数,灯$L_1、$$L_2$都正常发光,则下列判断正确的是(C)
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表,b是电压表
D.a是电压表,b是电流表

答案： C a、b都是电流表→电源被短路→L₁、L₂都不发光→A错误；
只有灯L₂发光→B错误；
a、b都是电压表
a是电流表，b是电压表，闭合开关后→灯L₁、L₂并联→a是电流表测量灯L₁的电流，b是电压表测量电源电压→两电表均有示数→C正确；
a是电压表，b是电流表→灯L₁被短路不发光→D错误。

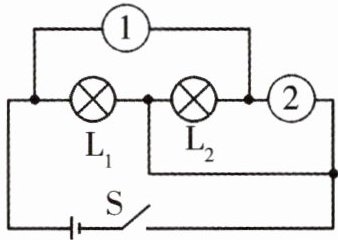

变式 如图所示,开关S闭合后,灯$L_1$和$L_2$都能发光,①②均为电表(电压表或电流表),则下列说法正确的是(B)

A.①和②均是电流表
B.①是电流表,②是电压表
C.①和②均是电压表
D.①是电压表,②是电流表

答案： B 运用假设法对各选项依次分析，电流表相当于导线，电压表相当于断路。

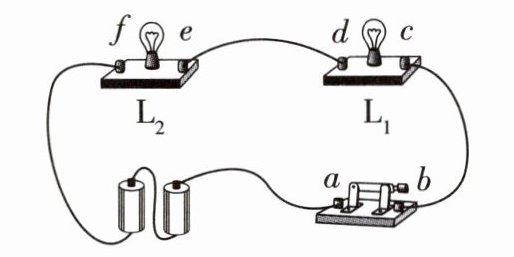

5 [2025广州广雅中学月考]如图所示电路,开关闭合后,发现$L_1、$$L_2$都不亮。小明将开关、$L_1$和$L_2$的接线柱分别用a、b、c、d、e、f表示,用一块电压表检测电路故障。表中是他记录的检测数据。则故障的原因可能是(D)

|电压表接入的位置|a、f|a、e|a、d|a、c|a、b|
|电压表的示数/V|3|3|3|3|0|
$A. L_1$的灯丝断了
$B. L_2$被短路了
C. 连接e、d的导线断了
D. 连接b、c的导线断了

答案： D 电压表一侧接a，另一侧分别接f、e、d、c→有示数→从c到电源负极、a到电源正极无故障；
另一侧接b→示数为0→bc段发生了断路。

6 灯$L_1$与$L_2$串联,先用电压表测$L_1$两端的电压,如图所示,在测$L_2$两端的电压时,只将电压表接A的一端改接C,这种连接方法不正确,原因是电压表的正、负接线柱接反了。

答案： 不正确 电压表的正、负接线柱接反了
