《2025年一遍过九年级物理全一册苏科版》

1 [2023兰州中考]如图所示的家庭电路中,开关闭合后,保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的,图甲中的原因是用电器的总功率过大；图乙中的原因是电路短路。

答案： 用电器的总功率过大 电路短路

在家庭电路中,若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰。会引起电路中保险丝熔断的是(B)
A.①②
B.①③
C.②③
D.①②③

答案： B 本题的考点是保险丝熔断的原因。①③中火线和零线直接接触，造成短路，电流过大引起保险丝熔断，②中开关里的两线头相碰，相当于开关闭合，电路接通，用电器正常工作，保险丝不会熔断，故B符合题意。

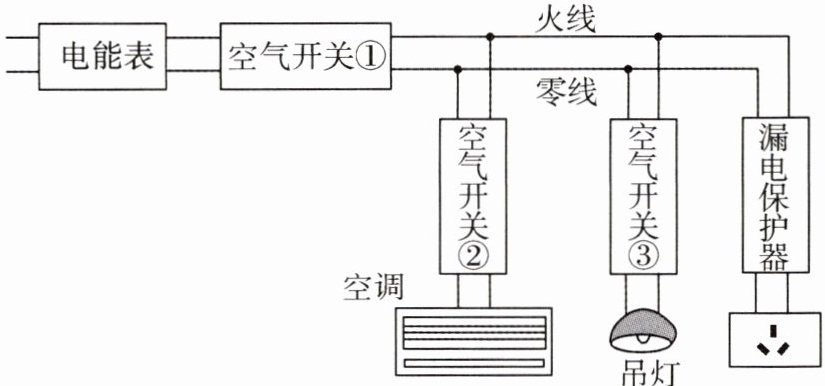

3 [2025西安交大附中一模]如图所示,是某住宅户内配电系统的方框图,结合方框图的场景,下列分析正确的是(D)

A.空气开关①跳闸时,电路一定发生了短路
B.空调电流过大时,漏电保护器会迅速切断电流
C.漏电保护器切断电流时,空调和吊灯不能工作
D.更换吊灯的灯泡时,只需断开空气开关③即可

答案： D 本题的考点是空气开关与漏电保护器的区别。空气开关①跳闸，说明用电器的总功率过大或电路短路，故A错误；当空调电流过大时，空气开关②会跳闸，故B错误；漏电保护器断开电路时，因为并联电路互不影响，所以空调和吊灯能工作，故C错误；更换灯泡时，应先断开控制吊灯的空气开关③，防止发生触电事故，故D正确。

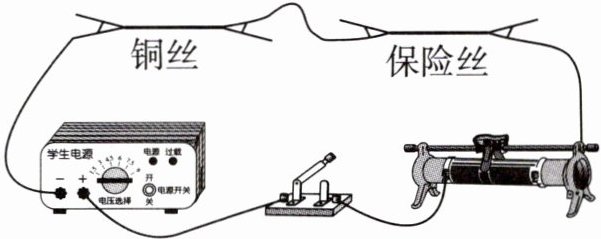

4 [2024陕西师大附中模拟]保险丝是由电阻率大、熔点低的金属制作而成。如图所示,将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板上,它们是串联的,保险丝的电阻比铜丝的大(填“大”或“小”),闭合开关,移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好,所以在家庭电路中不能(填“能”或“不能”)用铜丝代替保险丝。

答案： 串 大 不能

5 关于生活用电,下列说法错误的是(C)

答案： C 使用螺丝刀测电笔时，手指必须接触试电笔上端的金属帽（又叫笔尾金属体），故A不符合题意；与三孔插座中间的插孔相连的导线和室外的大地相连，当用电器的外壳带电时，电荷会被导入大地，不会发生触电事故，故B不符合题意；虽然站在干燥的木凳上，但双手同时分别接触家庭电路中的火线和零线，由于火线和零线之间的电压是220 V，加在双手间的电压是220 V，因此会发生触电事故，故C符合题意；家庭电路中同时使用的用电器总功率过大，会导致导线温度过高，容易引发火灾，故D不符合题意。

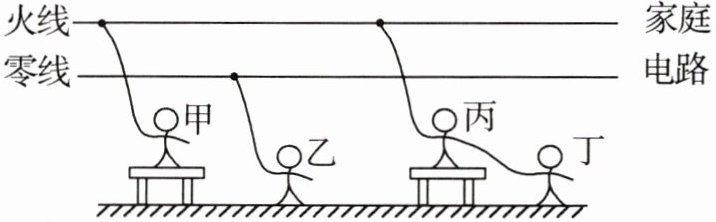

6 [2024北京中学期末]如图所示,甲站在干燥的木桌上一只手接触火线；乙站在地上一只手接触零线；丙站在干燥的木桌上一只手接触火线,此时丁站在地面上用手去拉丙。则(D)

A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电

答案： D 甲站在干燥的木桌上一只手接触火线，因为木桌绝缘，不能构成回路，甲中没有电流通过，故甲不会触电；因为零线不带电，故乙站在地上一只手接触零线不会触电；丙站在干燥的木桌上一只手接触火线，丁站在地面上用手去拉丙，此时火线、丙、丁和大地构成闭合回路，电流会通过丙、丁流入大地，故丙、丁都会触电。故D符合题意。
