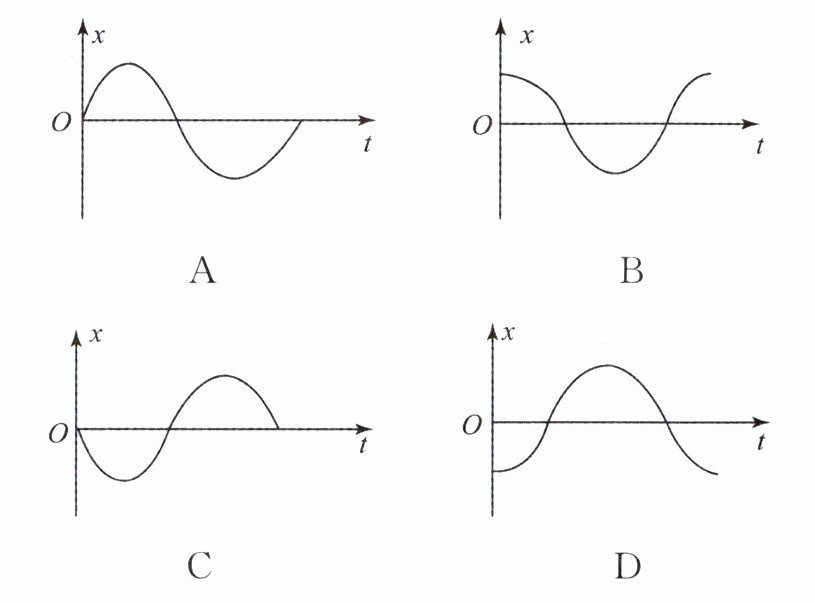

2.振源$A$带动细绳振动，某时刻形成的横波波形如图所示。在波传播到细绳上一点$P$时开始计时，则选项图中能表示$P$点振动图像的是
( )

答案： 2.C 解析：由波的传播特点可知，前面的质点带动后面的质点振动，后面的质点重复前面质点的振动，由题图可知振源A初始是从平衡位置向下振动的，所以t=0时刻，质点P应由平衡位置开始向下振动，选项C正确。

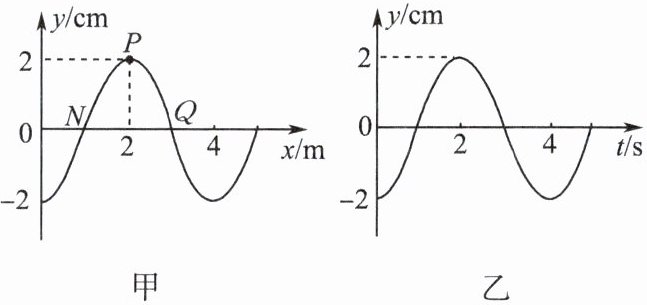

3.(多选)一列简谐横波沿$x$轴传播，图甲为$t = 1\ s$时的波形图，$N$、$P$、$Q$为介质中$x = 1\ m$、$x = 2\ m$和$x = 3\ m$处的三个质点，图乙为某质点的振动图像。由图像可知，下列说法正确的是
( )


A.该简谐横波一定沿$x$轴正方向传播
B.图乙不可能是质点$P$的振动图像
C.$t = 2\ s$时刻，质点$P$的速度一定最大，且一定沿$y$轴负方向
D.$t = 3\ s$时刻，质点$Q$的加速度一定最大，且一定沿$y$轴负方向

答案： 3.BC 解析：根据振动图像可以确定，t=1s时题图乙所示质点经平衡位置向y轴正方向振动，若题图乙是质点N的振动图像，则根据平移法可判断，波向x轴负方向传播，A错误；因为题图乙显示t=1s时质点经平衡位置向y轴正方向运动，而质点P此时正在波峰位置，所以题图乙不可能是质点P的振动图像，B正确；根据题图乙可知质点的振动周期T=4s，t=1s时P处于波峰，t=2s时刻，P在平衡位置处，速度最大，向y轴负方向运动，C正确；若波向x轴负方向传播，t=3s时刻，即经过$\frac{1}{2}$T，Q在平衡位置向y轴正方向运动，D错误。

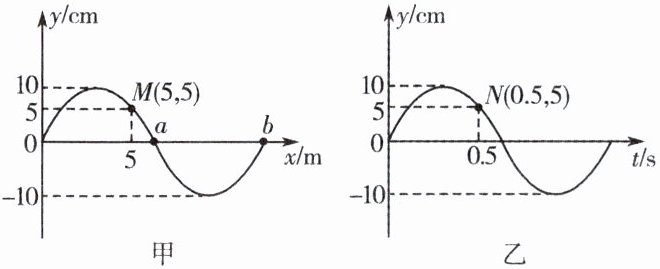

4.如图甲所示的$y-x$图像表示一列简谐波在沿$x$轴方向传播时的波形图。若以图甲所示情况为计时起点($t = 0$)，图乙表示质点$a$的振动图像，回答以下问题：
(1)点$M(5,5)$和点$N(0.5,5)$的坐标所表示的物理意义是什么？
(2)波传播的方向是什么？
(3)图甲中$M$处质点的振动方向和图乙中$N$状态下质点$a$的振动方向分别是什么？

答案： 4.解析：
(1)题图甲所示的波的图像表示在t=0时刻，平衡位置位于x轴上的所有质点的振动位移，点M(5,5)的坐标表示平衡位置位于x=5m处的质点在t=0时刻的位移y=5cm；在题图乙中点N(0.5,5)坐标描述的物理意义是质点a在t=0.5s时，相对平衡位置的位移y=5cm。
(2)由题图乙知，质点a在t=0时刻沿y轴正方向运动，根据“同侧法”可判知简谐波沿x轴正方向传播。
(3)既然波沿x轴正方向传播，根据“同侧法”可判知点M(5,5)处质点在题图甲所示时刻(t=0)的振动方向沿y轴正方向；由题图乙知，质点a在N状态下的振动方向沿y轴负方向。
答案：见解析
