《2025年四清导航九年级数学上册北师大版辽宁专版》

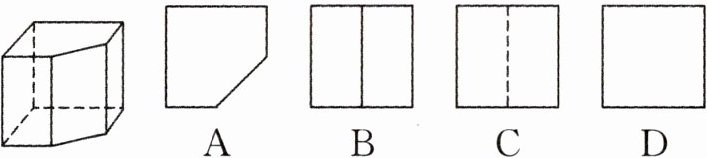

1. (3 分)如图所示的几何体的俯视图是 (B)

答案： B

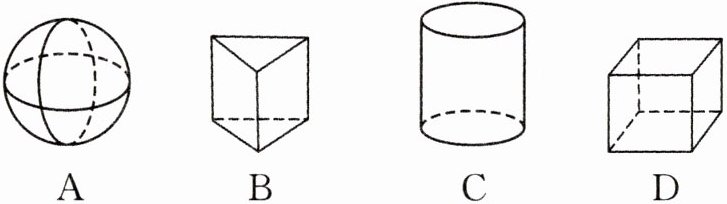

2. (3 分)如图所示的主视图对应的几何体是(B)

答案： B

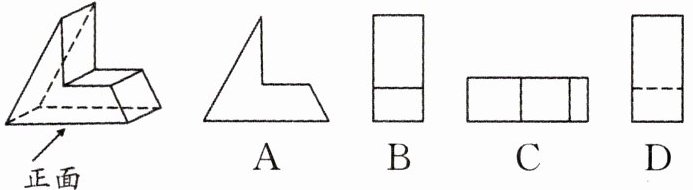

3. (3 分)下列选项中,不是如图所示的几何体的主视图、左视图、俯视图之一的是 (C)

答案： C

4. (9 分)请画出如图所示的正五棱柱的三视图.

答案： 主视图：一个长方形内有一条竖直的虚线（虚线位于长方形中间位置）；
左视图：一个长方形内有一条竖直的虚线（虚线靠近左视图左侧，虚线与左视图左边形成的矩形宽度与主视图左边部分宽度按实际比例对应 ）；
俯视图：一个正五边形。

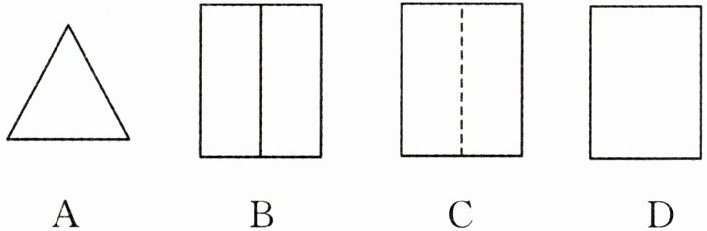

5. (5 分)如图所示的几何体的主视图是 (B)

答案： B

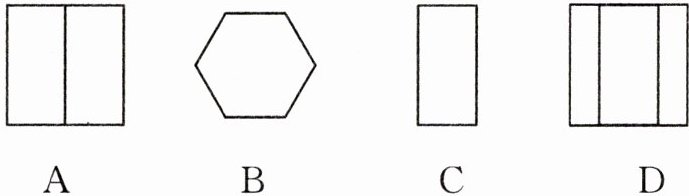

6. (5 分)如图所示的几何体的俯视图是 (B)

答案： B

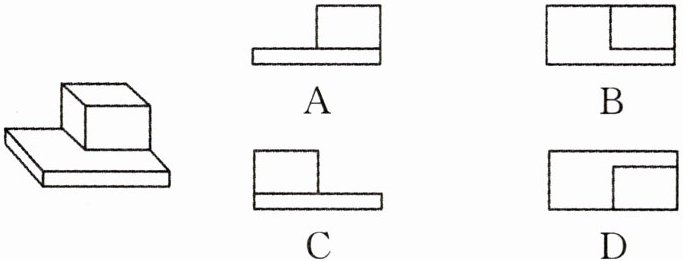

7. (5 分)(阜新实验中学一模)如图,该几何体的左视图是 (D)

答案： D

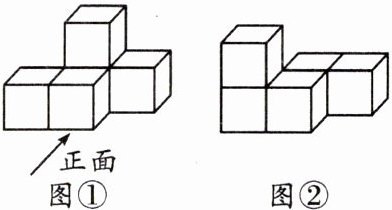

8. (5 分)如图①是由大小相同的小正方体搭成的几何体,将上层的小正方体平移后得到图②,关于平移前后几何体的三视图,下列说法正确的是 (C)

A.主视图相同
B.左视图相同
C.俯视图相同
D.三种视图都不相同

答案： C

9. (12 分)请画出如图所示的几何体的三视图.

答案： 主视图：一个长方形，中间有一条竖向的虚线（表示凹槽不可见部分的轮廓线）；
左视图：一个长方形；
俯视图：一个大长方形右上角缺失一个小长方形（或表述为两个相邻长方形，左边大右边小，右边小长方形位于大长方形右上角 ）。
