《2025年教材完全解读九年级物理上册人教版》

例2021·海南检测

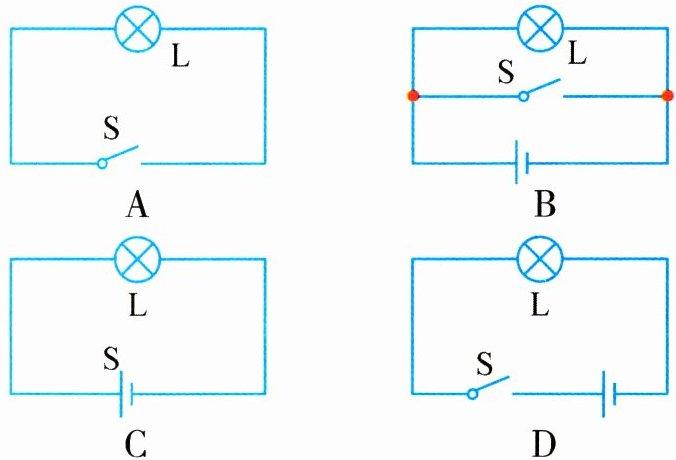

1. 如图所示的电路图中结构完整、能正常工作的是(D)。

解 由图可知,A中缺少电源；B中的开关闭合后,会造成电源短路；C中缺少开关；D中有电源、导线、开关和用电器,结构完整、灯泡能正常工作。

答案： D
解 由图可知,A中缺少电源；B中的开关闭合后,会造成电源短路；C中缺少开关；D中有电源、导线、开关和用电器,结构完整、灯泡能正常工作。

例2021·广东仲元中学月考

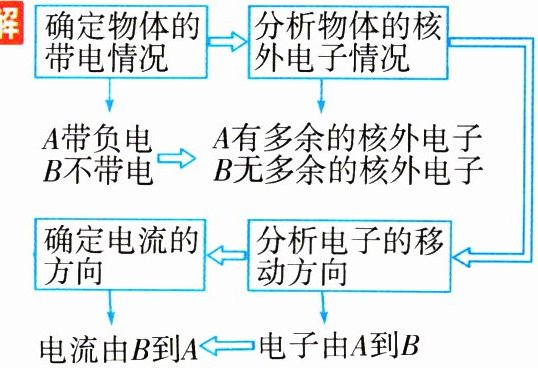

2. 验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图所示),金属棒中( )。


A.电流方向由A到B
B.电流方向由B到A
C.有电流但方向无法确定
D.始终无电流

答案：
B
