《2025年教材完全解读九年级物理上册人教版》

例 2021·南阳一中期中

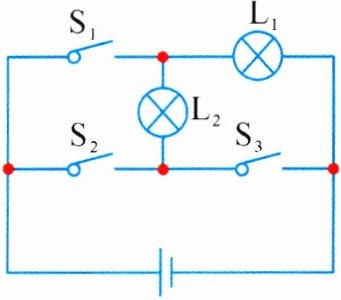

2. 对如图所示的电路图的分析,下列说法中错误的是( )。


A.当开关$S_1、$$S_3$闭合$,S_2$断开时$,L_1$和$L_2$并联
B.当开关$S_2、$$S_3$闭合$,S_1$断开时$,L_1$和$L_2$串联
C.当开关$S_1、$$S_3$断开$,S_2$闭合时$,L_1$和$L_2$串联
D.当开关$S_1、$$S_2$同时闭合时$,L_2$被短接

答案：
B

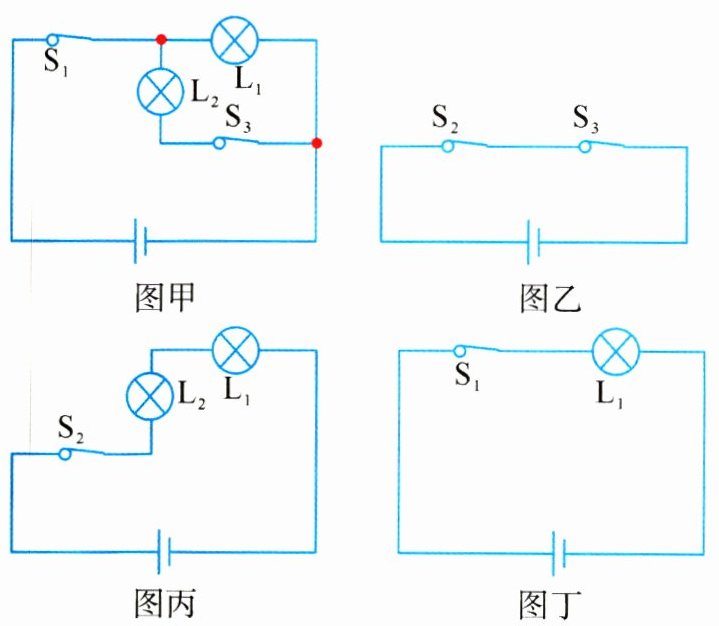

解 用等效法分析电路图,题中选项A、B、C、D对应的等效电路图分别如图甲、乙、丙、丁所示,可以发现选项B说法错误。

例 2021·海南中学预录考试,难度★★★★★

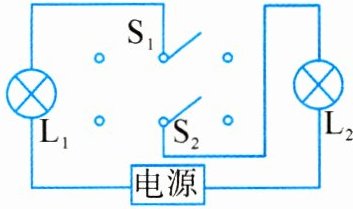

1. 为了节约用电,小强利用两个单刀双掷开关设计了一个改进地下通道照明电路的方案：每晚7：00至11：00将两盏灯并联后接在电源上,晚上11：00至6：00将两盏灯串联后接在同一电源上。请将图中的电路补充完整,使两个单刀双掷开关同时接在左侧或同时接在右侧时,实现上述两种连接方式的切换。

答案：
解 当两个开关都接右边接点时,要求两灯并联,则通过两灯的电流需构成两条支路。当开关都接左边接点时,要求两灯串联,因此应将两个开关的右边用导线连接。

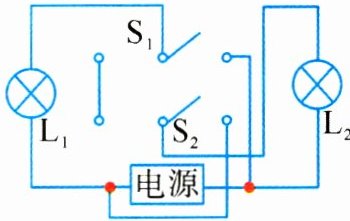

答 如图所示。
