例 2
为探究并联电路中电压的规律,实验室提供的器材有：电源(电压不大于 3 V)、电压表、多个小灯泡、开关、导线若干。

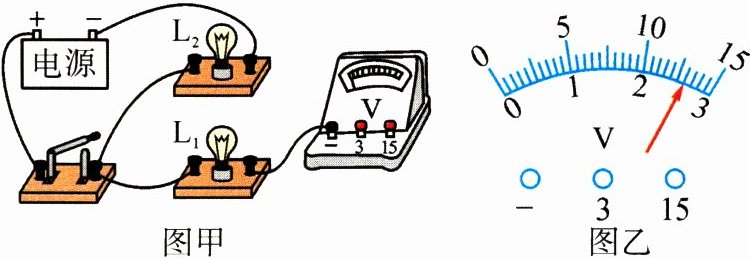

(1) 请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量小灯泡 $ L_{1} $ 两端的电压。
(2) 电路连接正确后进行实验,某小组分别测出小灯泡 $ L_{1} $、$ L_{2} $ 两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______V。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是______。纠正后得到并联电路中的电压规律为______。

答案：
解

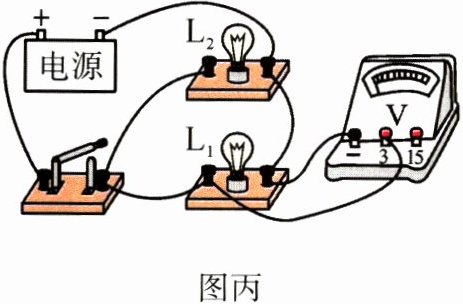

(1) 因为要探究并联电路中电压的规律,所以小灯泡 $ L_{1} $、$ L_{2} $ 应并联,要测量小灯泡 $ L_{1} $ 两端电压,电压表应与小灯泡 $ L_{1} $ 并联,并联时要注意电压表的正负接线柱接线应满足电流“正进负出”的原则,电源电压不大于 3 V,故电压表选择 0～3 V 量程,如图丙所示。

(2) 因为电压表选择 0～3 V 量程,则对应的分度值为 0.1 V；根据指针所指位置可读出电压值为 2.6 V；利用实验得出实验结论的过程中,为了避免实验结论的偶然性,应换用不同规格的小灯泡多测量几次。并联电路中的电压规律为并联电路两端的总电压和各支路两端的电压相等。
答

(1) 如图丙所示。

(2) 2.6 没有更换不同规格的灯泡,进行多次实验 并联电路两端的总电压和各支路两端的电压相等
