《2025年教材完全解读九年级物理上册人教版》

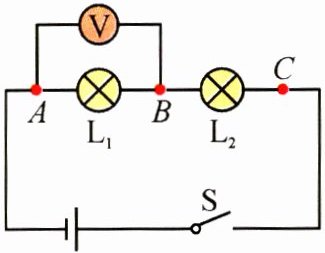

6. (知识点 1) 在“探究串联电路电压的特点”实验中,某同学设计的电路图如图所示,实验中使用的电源是两节干电池。下列说法中正确的是(C)。

A.该同学连接电路时至少要用 8 根导线
B.实验中应该选择规格相同的小灯泡
C.只要将电压表接在 B 点的导线改接到 C 点就能测出总电压
D.只要将电压表接在 A 点的导线改接到 C 点就能测出 $ L_{2} $ 两端的电压

答案： C 【解析】由电路图可知,共需要6根导线,A错误;为得出普遍性的结论,实验中应该选择规格不相同的小灯泡,B错误;电压表与待测电路并联,图中电压表测灯$L_{1}$的电压(电压表与A相连的为电压表的负接线柱,与B相连的为电压表正接线柱),只要将电压表接在B点的导线改接到C点,就能让电压表正负接线柱直接与电源正负极相连,且电流从电压表的正接线柱流入,从负接线柱流出,能测出总电压,C正确;若将电压表接在A点的导线改接到C点,则电流从电压表负接线柱流入、正接线柱流出了,故不能测出灯$L_{2}$两端的电压,D错误。

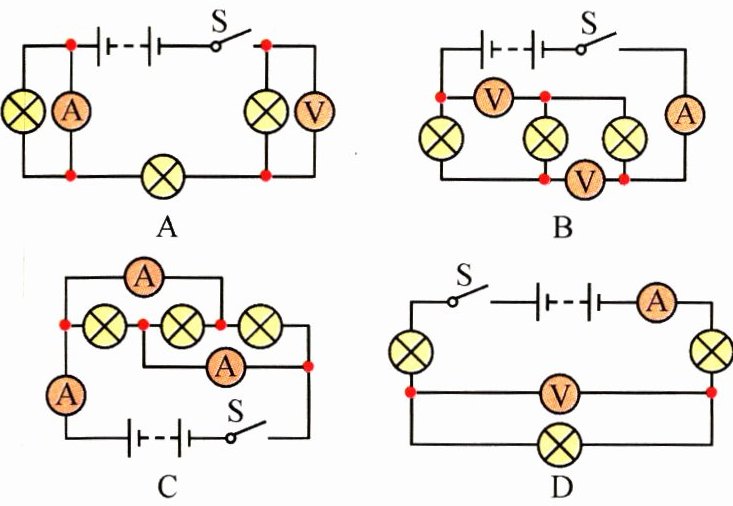

7. (能力点) 在如图所示的四个电路中,三个电灯是并联的电路是(C)。

答案： C 【解析】A电路中,由于电压表相当于断路,电流表相当于导线,所以此电路中电流表将一个灯泡短路,且是一个串联电路,故A不符合题意;B电路中,由于电压表相当于断路,故此电路中的三个灯泡串联,故B不符合题意;C电路中,由于电流表相当于导线,故该电路中的三个灯泡并联,故C符合题意;D电路中,由于电压表相当于断路,故此电路中的三个灯泡串联,故D不符合题意。

8. (知识点 1、2) 小灯泡 $ L_{1} $ 和 $ L_{2} $ 接到同一电路中,电源电压为 $ U $,灯 $ L_{1} $ 两端的电压为 $ U_{1} $,灯 $ L_{1} $ 中的电流为 $ I_{1} $,灯 $ L_{2} $ 两端的电压为 $ U_{2} $,灯 $ L_{2} $ 中的电流为 $ I_{2} $,则下列情形中可确定灯 $ L_{1} $ 和 $ L_{2} $ 一定为并联的是(C)。
A.$ U_{1} = U_{2} $
B.$ I_{1} = I_{2} $ 且 $ U = U_{1} + U_{2} $
C.$ U = U_{1} = U_{2} $
D.$ U_{1} = U_{2} $ 且 $ I_{1} = I_{2} $

答案： C 【解析】在串联电路中,若两灯的规格完全相同,则两灯分得的电压也相同,所以只根据“$U_{1}=U_{2}$”不能判断两灯是并联的,故A错误;在并联电路中,干路电流等于各支路电流之和,两支路电流可能相等,也可能不相等,故B、D错误;若灯泡$L_{1}$、$L_{2}$并联接在电路中,因并联电路中各支路两端电压与电源电压相等,所以$U=U_{1}=U_{2}$,故C正确。

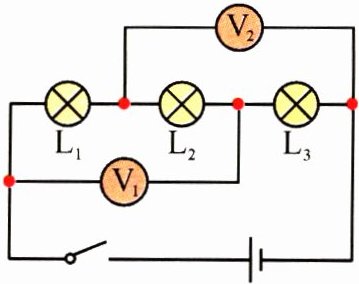

9. (知识点 1·能力点) 如图所示的电路中,闭合开关,电压表 $ V_{1} $ 的示数是 7 V,电压表 $ V_{2} $ 的示数为 9 V,若灯 $ L_{3} $ 两端的电压是灯 $ L_{1} $ 两端电压的 2 倍,则电源的电压是(C)。

A.9 V
B.10 V
C.11 V
D.12 V

答案： C 【解析】由电路图可知,三灯泡串联,$V_{1}$测$L_{1}$、$L_{2}$两端的电压,$V_{2}$测$L_{2}$、$L_{3}$两端的电压。$L_{3}$两端的电压是$L_{1}$两端电压的2倍,假设$L_{1}$、$L_{2}$、$L_{3}$两端的电压分别是$U_{1}$、$U_{2}$、$U_{3}$,则由于串联电路中总电压等于各部分电路两端的电压之和,则$U_{1}+U_{2}=7\ V$,① $U_{2}+U_{3}=9\ V$,② $U_{3}=2U_{1}$,③ 联立解得$U_{1}=2\ V$,$U_{2}=5\ V$,$U_{3}=4\ V$,故总电压是2 V+5 V+4 V=11 V。
