《2025年教材完全解读九年级物理上册人教版》

例 2021·安庆一中期末

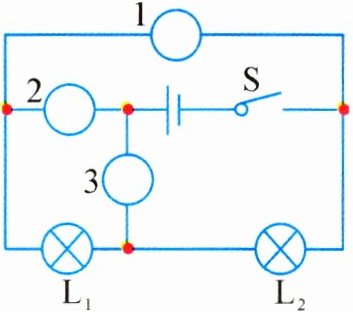

1. 在如图所示的电路图的空白圆圈中,填入电压表或电流表的符号,使 $L_{1}$、$L_{2}$ 组成串联电路,并标出电表的正、负接线柱。

答案：

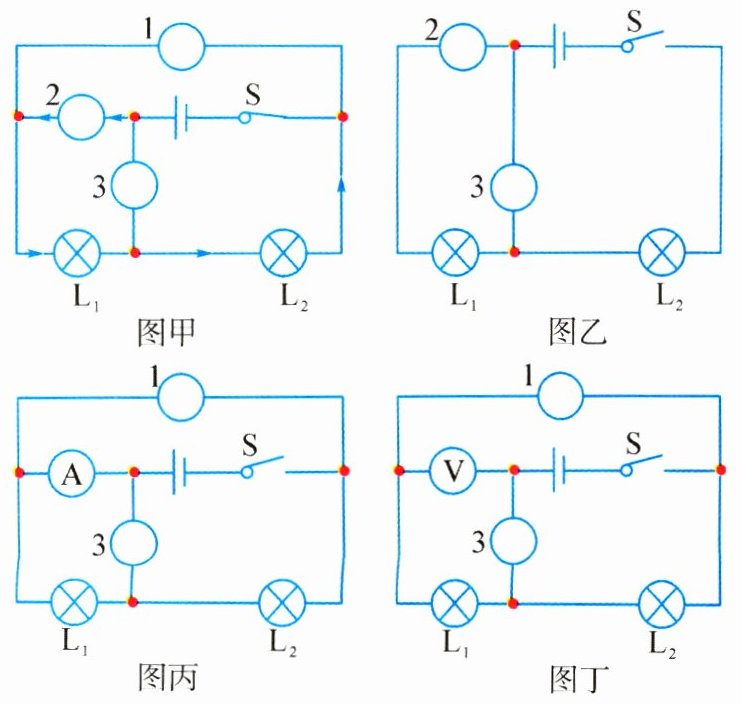

解 (方法一)电流路径法：闭合开关 $S$,由题意知 $L_{1}$、$L_{2}$ 串联,可在图中画出符合题意的经过灯 $L_{1}$、$L_{2}$ 的电流的流向,如图甲中的箭头所示,由此可看出,电流经过电表 2,表明电表 2 是串联在电路中的,电表 2 是电流表；而电表 1 两端与灯 $L_{1}$、$L_{2}$ 组成的串联电路两端并联,表明电表 1 是电压表；电表 3 与灯 $L_{1}$ 两端并联,电表 3 也是电压表。
(方法二)去表分析法：电表 1 取下后,$L_{1}$、$L_{2}$ 依然可组成串联电路,电路图如图乙所示,说明电表 1 是电压表。取下电表 2,$L_{1}$、$L_{2}$ 不能组成串联电路,说明电表 2 是电流表。同理可以判断电表 3 也是电压表。

(方法三)假设判断法：假设电表 2 是电流表,1、3 为电压表,如图丙所示,$L_{1}$ 和 $L_{2}$ 串联,说明假设是正确的。假设电表 2 是电压表,如图丁所示,则 1、3 不论是何种电表,$L_{1}$、$L_{2}$ 都不能组成串联电路,所以假设是错误的。假设电表 1 是电流表,则电路出现短路,故假设错误。同理可以判断电表 3 是电压表。

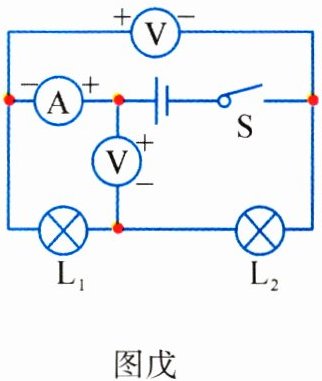

答 如图戊所示。
