《2025年教材完全解读九年级物理上册人教版》

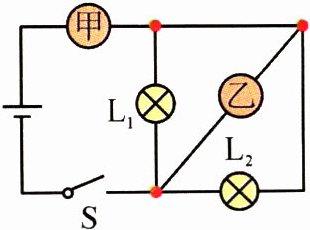

1. (2019·达州中考·专题 1)如图所示,甲、乙均为理想电表,当开关 S 闭合后灯 $ L_1 $、$ L_2 $ 都能发光,下列说法中正确的是(B)。

A.灯 $ L_1 $、$ L_2 $ 是串联在电路中的
B.甲一定是电流表,乙一定是电压表
C.当 $ L_2 $ 短路时 $ L_1 $ 仍能发光
D.乙、甲两电表示数的比值与 $ L_1 $ 的阻值相等

答案： B 【解析】由题图可知,开关S闭合后,要使灯L₁和L₂都能发光只有并联才行,因为电压表要并联在电路中,电流表要串联在电路中,所以电流从正极出发经过甲后分两支,一支经灯L₂回负极,另一支经灯L₁回负极,所以甲一定是电流表,乙一定是电压表,故A错误,B正确;因为甲是电流表,当L₂短路时,发生电源短路,L₁不能发光,故C错误;乙是电压表,测量L₁和L₂两端电压,甲是电流表,测量干路上的电流,因此乙、甲两电表示数的比值不等于L₁的阻值,故D错误。

2. (2020·襄阳中考·专题 2)在如图所示的电路中,闭合开关 S,两个灯泡均不亮,电流表无示数,两个电压表的示数相等且等于电源电压,则电路故障可能是(A)。

A.$ L_1 $ 断路
B.$ L_2 $ 断路
C.$ L_1 $ 短路
D.$ L_2 $ 短路

答案： A 【解析】L₁、L₂串联,电流表无示数,两个电压表的示数相等且等于电源电压,说明是断路不是短路,V₁有示数说明L₂完好,应为L₁断路。故选A。
