例2020.遂宁中考改编 一
2.小、红与小刚实验小组在探究“电流与电阻的关系”实验时,选择的实验器材有:电源(电压恒定为3V)、电流表、电压表、开关、电阻箱、滑动变阻器(规格为“20Ω2A")和导线若干。

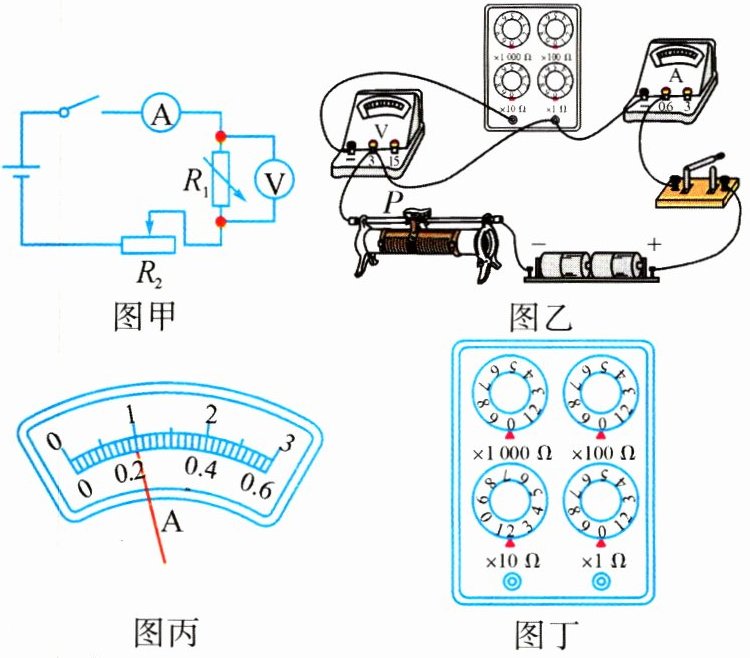

(1)图甲是他们设计的实验电路图,小刚根据电路图连接了如图乙的实验电路,小红检查时发现有一根导线连接错误,请你在连接错误的导线上打“×”,用笔画线代替


(2)改正错误后,他们将滑动变阻器阻值调到最大,电阻箱阻值调到5Ω,闭合开关,发现电压表有示数,电流表无示数,造成这一现象的原因可能是____________(写出一条即可)。

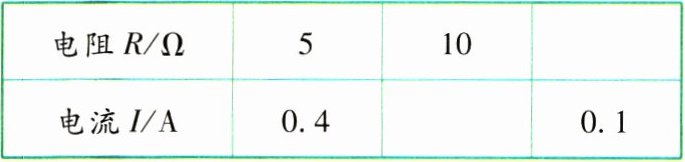

(3)排除故障后进行实验,得到第一次实验数据如表所示,接着他们将电阻箱阻值调到10Ω2,闭合开关,调节滑片,直到电压表的示数为2V,此时电流表的示数如图丙所示,读数为______A。


(4)第三次实验,电阻箱接入电阻如图丁所示,读数为______Ω。
(5)分析表中数据得出的结论是:电压一定时,导体中的电流与导体的电阻成________。

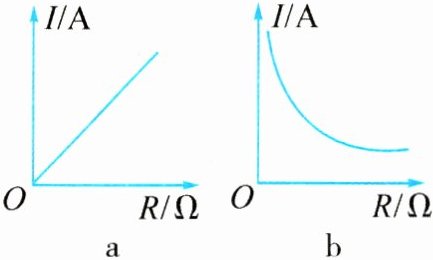

(6)根据表格中的数据描绘电流随电阻变化的I-R图像,图中正确的是______。

答案：
解

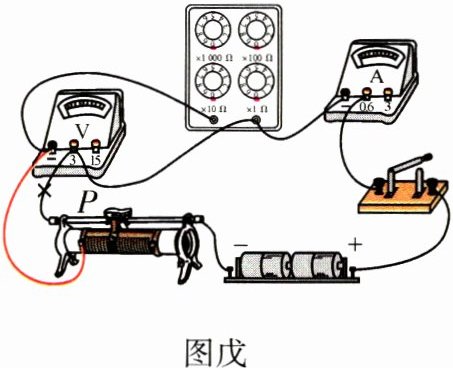

(1)图中电阻箱被短路,应该将电阻箱串联在电路中,电压表并联在电路中,如图戊所示。

(2)电流表无示数

说明电路中有断
路,电压表有示数
说明电压表两端与
电源两极相连;因
此电路故障为电阻
箱断路。
(3)由图乙知电流表的量程为0~0.6A,分度值为
0.02A,电流表的示数为0.2A。
(4)电阻箱的读数为0×1000Ω2+0×100Ω+
2×10Ω2+0×1Ω= 20Ω。
(5)根据表中数据可知,当电阻变为原来的几倍
时,电流变为原来的几分之一,因此当导体两端
的电压一定时,通过导体的电流与导体的电阻
成反比关系。
(6)导体两端的电压一定时,通过导体的电流与
导体的电阻成反比,故选b。
答
(1)如图戊所示。
(2)电阻箱断路
(3)0.2
(4)20
(5)反比
(6)b
