《2025年教材完全解读九年级物理上册人教版》

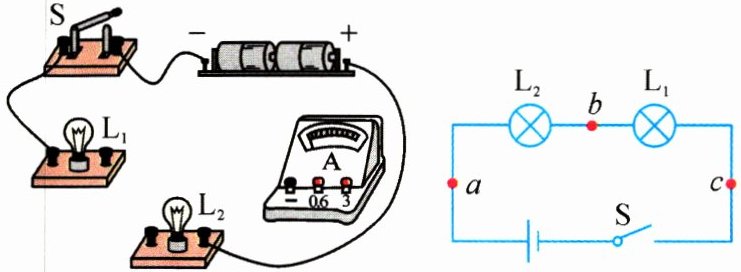

1. 小明用如图所示的电路图来探究串联电路的电流规律：

(1) 根据电路图连接电路时,开关应该______。

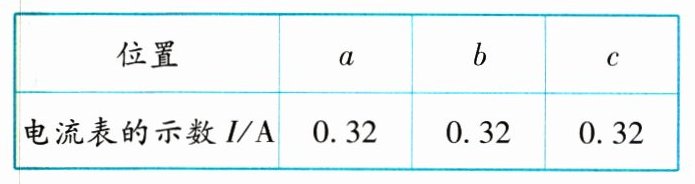

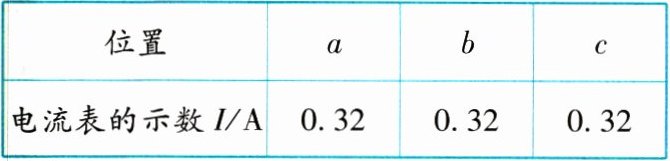

(2) 依次将电流表接入 $ a $、$ b $、$ c $ 三处,记录电流表的示数如表所示：

根据表格中的数据,可知小明实验中电流表应该选用的量程为______ $ A $,小明为了得到可靠的结论,接下来他应该______或增加电池的个数再做几次实验。
(3) 请你用笔画线代替导线把小明测量 $ b $ 处的电流时的电路连接完整。

答案：
解

(1) 为了保证电路安全,连接电路时开关应该断开。

(2) 由表格中的数据可知,三次电流都小于 $ 0.6 A $,可知小明实验中电流表应该选用的量程为 $ 0 \sim 0.6 A $；探究串联电路的电流规律的实验中,为了得到普遍性的结论,应该换用不同规格的灯泡或者增加电池的个数多做几次实验,得到多组实验数据。

(3) 小明测量 $ b $ 处的电流时,即电流表应串联在灯泡 $ L_1 $ 和 $ L_2 $ 之间；电流从正极出发依次经过灯泡 $ L_2 $、电流表、灯泡 $ L_1 $、开关回到电源负极,连接电流表时要注意电流遵循“正进、负出”的原则,实物图如图所示。
答

(1) 断开

(2) $ 0 \sim 0.6 $ 换用不同规格的灯泡

(3) 如图所示。

点评
本题考查了实验注意事项、实验操作以及电路的连接等问题,在连接电路时,电流表正负接线柱不能接反,否则电流表将反向偏转。
