《2025年教材完全解读九年级物理上册人教版》

例2021·贵州师大附中月考

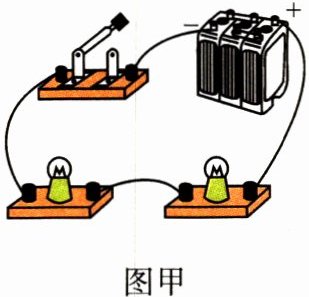

3. 在虚框内画出如图甲所示实物电路的电路图。

答案：
解

根据实物图可知,电路图如图乙所示。
答 如图乙所示。

例温州中考

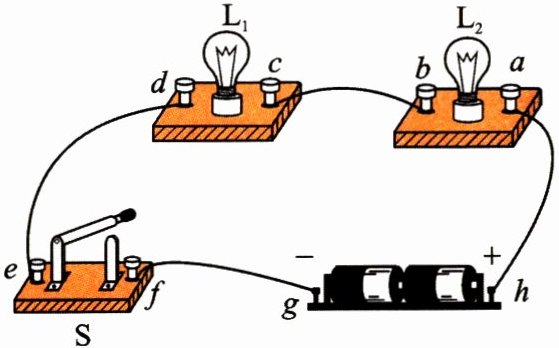

如图所示的电路,闭合开关S,灯泡$L_1、$$L_2$都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(D)。

A.a和b
B.c和d
C.e和f
D.g和h

答案： D
真题探源教材P39：通路、断路、短路。
解 将一根导线接在a和b两个接线柱上时,灯泡$L_2$被短接,只有灯泡$L_2$熄灭,灯泡$L_1$发光；将导线接在c和d两个接线柱上时,灯泡$L_1$被短接,只有灯泡$L_1$熄灭,灯泡$L_2$发光；将导线接在e和f两个接线柱上时,开关被短接,不能起到控制电路的作用,灯泡$L_1、$$L_2$常亮；当导线接在g和h两个接线柱上时,电源被短路,同时电源外的电路也被短接,灯泡$L_1$和灯泡$L_2$没有电流通过,不能发光。
