《2025年教材完全解读九年级物理上册人教版》

题型 1 串、并联电路中的电压规律
【考查角度】串、并联电路中电压规律的运用。
例
2021·天津耀华中学月考

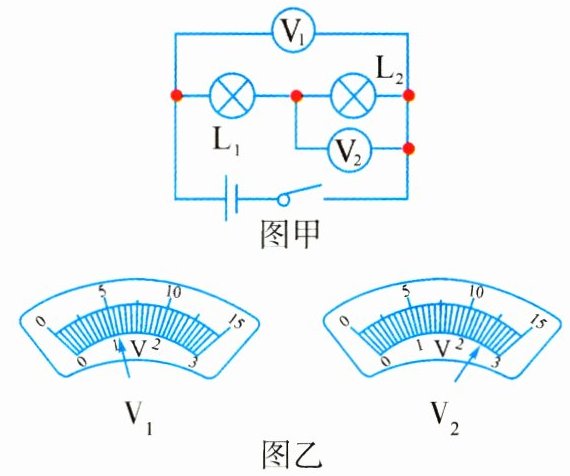

如图甲所示的电路中,电压表所用的量程不明,当电路闭合后,电压表 $ V_{1} $ 和 $ V_{2} $ 的示数如图乙所示,则电压表 $ V_{1} $ 用的量程是______V,电压表 $ V_{2} $ 用的量程是______V,小灯泡 $ L_{1} $ 两端的电压 $ U_{1} $ 为______。

答案：

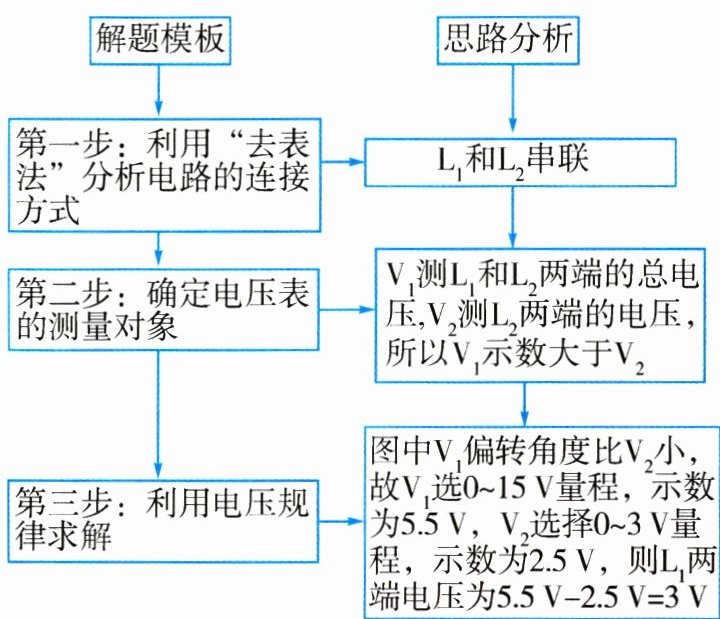

解

答
0～15 0～3 3 V

考向 1 探究串联电路电压的规律
例
2020·绥化中考

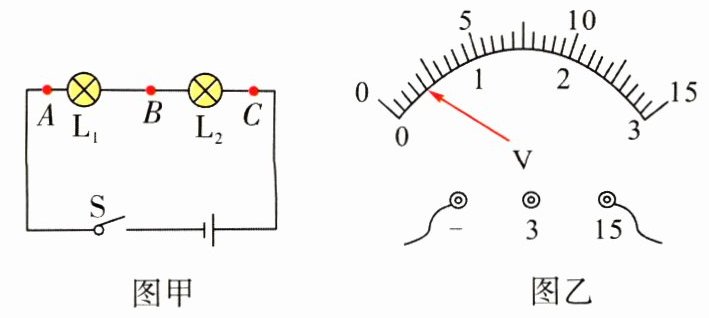

如图甲所示是小明“探究串联电路的电压规律”的实验电路图。

(1) 连接电路时,开关应断开。实验时,灯 $ L_{1} $ 和灯 $ L_{2} $ 的规格应不相同(填“相同”或“不相同”)。
(2) 闭合开关后,小明发现两灯都不发光,于是分别把电压表接在图甲中 A、B 两点,B、C 两点及 A、C 两点,测得数据分别是 $ U_{AB} = 3 $ V,$ U_{BC} = 0 $ V,$ U_{AC} = 3 $ V；小明检查发现只有灯 $ L_{1} $ 和灯 $ L_{2} $ 中的一盏出现故障,则故障可能是$L_{1}$ 断路。
(3) 处理好故障后,小明把电压表接在 A、B 两点重新测量,电压表示数如图乙所示,电压表的分度值是0.5V；为了使实验结果更准确,接下来小明应该：断开开关,换用 $0 - 3V$ 的量程（或换用更小量程）。
(4) 正确实验后,小明分析多组数据得出结论：串联电路总电压等于各用电器两端电压之和。(请使用文字叙述)

答案：
(1) 断开；不相同。
(2) $L_{1}$ 断路。
(3) 0.5；换用 $0 - 3V$ 的量程（或换用更小量程）。
(4) 串联电路总电压等于各用电器两端电压之和。
