例 2021·江西师大附中月考

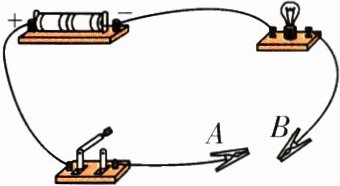

1. 如图所示,为判断不同导体电阻的大小,可将不同导体分别接到A、B之间,闭合开关,通过观察、比较灯泡的亮度进行判断。若两个导体的电阻差异不大,则可以将电流表接入电路再进行判断。判断依据是电流表示数越大,导体电阻越小。

答案： 解 若将某一导体接到电路A、B之间,则电流会经过灯泡与导体。如果将不同的导体分别接到A、B之间,串联电路中接入的导体电阻不同,在电压不变的情况下,电路中的电流不同,灯泡的亮度也不同,故可通过观察、比较灯泡的亮度来判断不同导体电阻的大小。若两个导体的电阻差异不大,则电路中电流的变化不大,灯光的亮度变化也不大,很难用眼睛区分开来,故此时要将测量电流的仪表即电流表接入电路,进行更为准确的判断。电流表的示数大,说明电路中的电流大,导体对电流的阻碍作用小,导体的电阻小。
答 灯泡的亮度 电流 电流表示数越大,导体电阻越小
