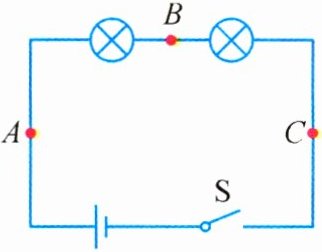

2. 在“探究串联电路中电流大小的关系”实验中,某同学用电流表分别测出如图中 $ A $、$ B $、$ C $ 三处的电流大小,下列说法正确的是(C)。

A.连接电路时,开关处于闭合状态
B.为了总结普遍规律,可以换用电流表的另一量程,再测出一组电流值
C.为了总结普遍规律,可以换用不同规格的小灯泡,再测出几组电流值
D.使用该实验的器材不能研究在串联电路中开关位置对开关控制作用的影响

答案： C
解 为保护电路,避免连线错误而烧坏电路元件,在连接电路时,开关应处于断开状态,A 错误；为了总结普遍规律,需要改变电路中的电流大小,应换用不同规格的小灯泡,再测出几组电流值,故 B 错误,C 正确；分别把开关改接到 $ A $、$ B $、$ C $ 处,开关的位置不同,通过开关的通断可以探究开关位置对用电器控制作用的影响,故 D 错误。

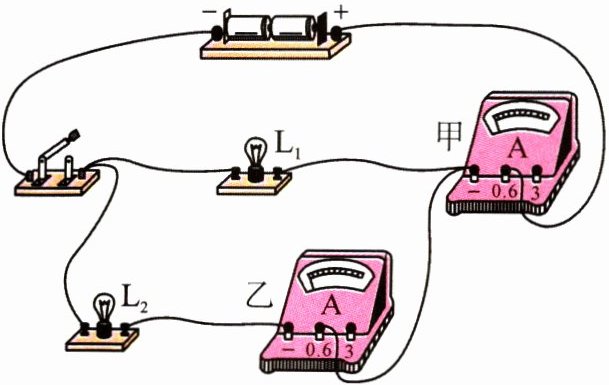

1. 如图所示的实物电路中,当开关闭合时,甲电流表的示数为 $ 0.5 A $,乙电流表的示数为 $ 0.2 A $,则下列判断正确的是(B)。

A.通过灯 $ L_1 $ 的电流为 $ 0.5 A $
B.通过灯 $ L_1 $ 的电流为 $ 0.3 A $
C.通过灯 $ L_2 $ 的电流为 $ 0.7 A $
D.通过灯 $ L_2 $ 的电流为 $ 0.3 A $

答案： B
解 由图可知,灯 $ L_1 $ 与 $ L_2 $ 并联,甲电流表测干路电流,乙电流表测通过灯 $ L_2 $ 的电流,根据并联电路电流的特点可知,通过灯 $ L_1 $ 的电流为 $ 0.5 A - 0.2 A = 0.3 A $。
