4.(知识点1、2.能力点1、2)在探究电流与电压、电阻关系的实验时。
(1)由于电路中电流的大小受多种因素的影响,所以我们在探究某一因素变化对电流的影响时,必须保持其他因素不变,即采用了控制变量法。
(2)实验探究分两步进行:a.保持电阻不变,探究电流与电压的关系;
b.保持电压不变,探究电流与电阻的关系。
(3)在探究电流与电阻关系时,第一次是把15Ω2的电阻接入电路,调节滑动变阻器的阻值,使电压表的示数为2.5V,读取电流表示数;断开开关再把
15Ω的电阻换成10Ω的电阻,闭合开关,电压表的示数将变小(填“变大”“变小”或“不变”)。
(4)在探究过程中,滑动变阻器所起的作用有:①保护电路;②保持电阻两端的电压不变或改变电阻两端的电压。

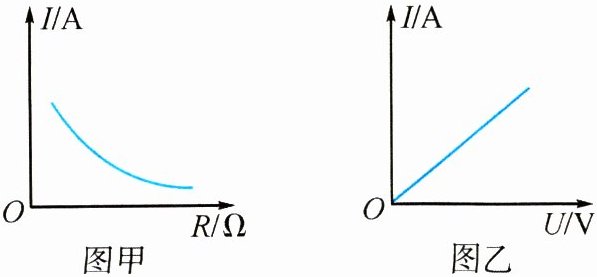

(5)根据实验数据绘制甲、乙图像,其中正确表示电阻不变,电流随电压变化的图像是乙(填“甲”或“乙")图。

(6)综合甲、乙图像可得到的结论是导体中的电流,与导体两端的电压成正比,与导体的电阻成反比。。

答案：
(1)控制变量
(2)电阻 电压
(3)变小
(4)①保护电路 ②保持电阻两端的电压不变或改变电阻两端的电压
(5)乙
(6)导体中的电流,与导体两端的电压成正比,与导体的电阻成反比。

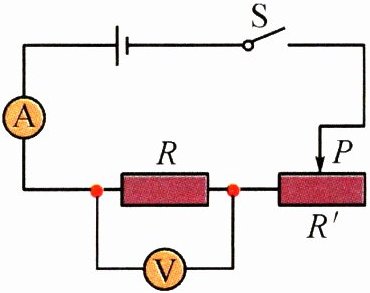

5.(2020.常德中考.知识点2.能力点2)如图所示,在探究“电流与电阻关系”时,电源电压恒为3V,实验准备了阻值分别为5Ω2、10Ω20Ω的电阻,当将10Ω2的电阻接入R所在位置时,调节滑动变阻器,使电压表的示数为2V,再分别用5Ω2、20Ω2的电阻替换10Ω的电阻进行实验,下列说法正确的是(D)。

A.用5Ω2电阻替换,滑片P应向右端移动,电流表示数变大
B.用5Ω2电阻替换,滑片P应向左端移动,电流表示数变小
C.用20Ω电阻替换,滑片P应向左端移动,电流表示数变大
D.用20Ω电阻替换,滑片P应向右端移动,电流表示数变小

答案： D 【解析】题目要探究的是:电流与电阻的关系,接入10 Ω的电阻时,电压表的示数为2 V,此时滑动变阻器两端的电压为1 V,即定值电阻与滑动变阻器的电压之比为2:1,用5 Ω或20 Ω的电阻替换10 Ω的电阻时,电压表的示数应保持不变,即定值电阻与滑动变阻器的电压之比保持为2:1,若用5 Ω的电阻替换,根据串联电路的分压特点可知滑动变阻器接入电路的阻值应变小,那么滑片P应向左移动,此时电路中的电流变大;若用20 Ω的电阻替换,则滑动变阻器接入电路的电阻应变大,那么滑片P应向右移动,此时电路中的电流变小,故A、B、C错误,D正确。

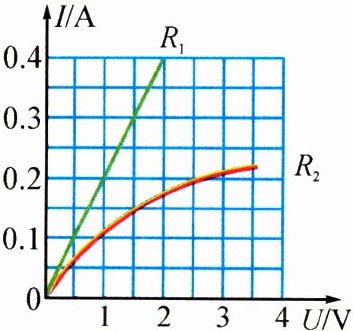

6.(2021.长沙模拟.知识点1.能力点
1)小明在研究通过导体的电流与其两端电压关系时,根据测量数据绘制出如图所示的I-U图像。下列判断正确的是(D)。

A.通过R的电流与它两端所加电压不成正比
B.通过R,的电流与它两端所加电压成正比
C.将它们串联接到同一电路中时,通过R,的电流较大
D.将它们并联连接到两端电压为1.5V的电路中,通过干路的电流是0.45A

答案： D 【解析】电阻R₁的函数图像是一条过原点向上的直线,所以通过的电流跟它两端所加电压成正比,故A错误;电阻R₂的函数图像是一条弯曲的曲线,所以通过R₂的电流与它两端所加电压不成正比,故B错误;若将它们串联接入到同一电路中,因串联电路中电流处处相等,所以通过R₁和R₂电流相同,故C错误;将它们并联连接到两端电压为1.5 V的电路中时,因并联电路中各支路两端的电压相等,所以它们两端的电压均为1.5 V,由图像可知,通过R₁的电流I₁ = 0.3 A,通过R₂的电流I₂ = 0.15 A,因并联电路中干路电流等于各支路电流之和,所以,干路电流I = I₁ + I₂ = 0.3 A + 0.15 A = 0.45 A,故D正确。
