题型1 生活中的滑动电阻器
【考查角度】滑动变阻器的工作原理。
例(成都中考)

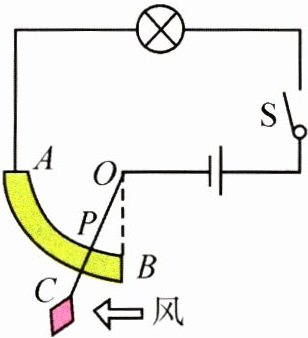

一位同学设计了一个风力测定仪,如图所示,$O$是转动轴,$OC$是金属杆。下面连接着一块受风板,无风时$OC$杆沿竖直方向,风越强,$OC$杆偏转的角度越大,$AB$是一段圆弧形电阻,$P$点是金属杆与圆弧电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关$S$即可,通过分析可知：金属杆$OC与弧形电阻AB$组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略地知道风力的大小。若要提高该装置反映风力大小的性能,可采用的方法是在电路中串联一个电流表。

答案： 真题探源 教材P71：“动手动脑学物理”第4题。
解 无风时$OC$杆沿竖直方向,连入电路的电阻是$AB$段。有风时,$OC$杆偏转一定的角度,连入电路的电阻变为$AP$段,即连入电路的电阻随风的大小而改变,风力测定仪相当于滑动变阻器；风越强,$OC$杆偏转的角度越大,$AP$段越短,连入电路的电阻越小,因为电源电压不变,所以电路中的电流越大,灯泡越亮,因此通过观察灯泡的亮度可粗略地判断风力的大小；如果在电路中串联一个电流表,通过观察电流表的示数,可以更精确地知道风力的大小。
答 滑动变阻器 亮度 在电路中串联一个电流表
