《2025年教材完全解读九年级物理上册人教版》

考向I探究电流与电阻的关系
例2021.鄂州中考
晓东用如图所示的电路,做“探究通过导体的电流与电压、电阻的关系”的实验,电源电压不变。

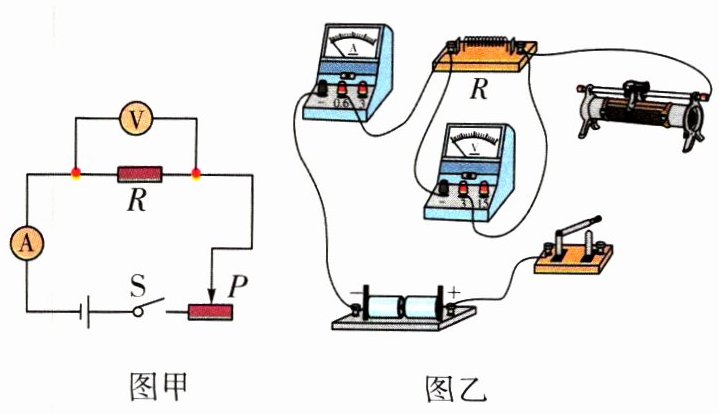

(1)晓东设计了如图甲所示电路图,请用笔画线代替导线将实物电路图乙连接完整。要求:滑动变阻器的滑片向左滑动时,电路中的电流变大。
(2)在“探究电流与电压的关系”实验中,选定某一定值电阻进行实验,多次调节滑动变阻器的目的是______。
(3)在“探究电流与电阻的关系”实验中。
①每次改变电阻R的阻值后,要进行的操作是______,并记下对应的电流表示数。
②在做第4次实验时,将电阻R的阻值从15Ω调为20Ω后,就直接记录电流表示数,这个示数可能是______(填选项前字母)。

A.0.2A B.0.18A
C.0.15A D.0.13A
③晓东同学及时更正错误,完成实验后,通过分析实验数据,初步得出的结论是
______。真题探源教材P74:电流与电压和电阻的关系。

答案：
解
(1)滑动变阻器的左下方接线柱与开关的右接线柱相连,滑动变阻器的滑片向

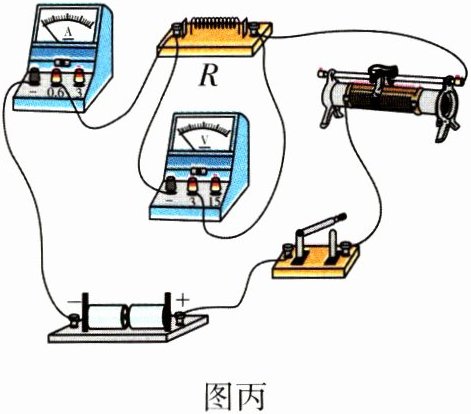

左滑动时,电路中的电流变大,如图丙
所示。

(2)在“探究电流与电压的关系”实验中,
选定某一定值电阻进行实验,通过多次调
节滑动变阻器来改变定值电阻两端的电
压,然后归纳得出结论,这样会使实验结论具有普遍性。
(3)在“探究电流与电阻的关系”实验中,

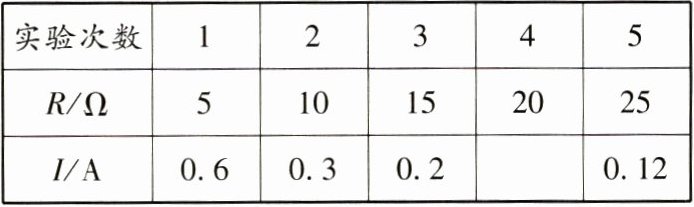

①每次改变电阻R的阻值后,通过调节滑动变阻器的滑片,使电阻R两端的电压保持不变,并记下对应的电流表示数。②由
表中数据可知,当电阻为15Ω2时,通过的
电流为0.2A,将电阻R的阻值从15Ω调为20Ω后,电压一定时,电流与电阻成反比,则15Ω2:20Ω= I:0.2A,I=
0.15A,即正确操作的电流应为0.15A,
但题目是换了电阻之后直接读出电流值,
也就是说没有移动滑动变阻器,此时的电
流值应该在0.15A~0.2A之间,故选B。③由表中实验数据可知,在电压一定时,
电流与电阻的乘积保持不变,是定值,即
电流与电阻成反比,故可得出结论:在电
压一定时,导体中的电流与导体的电阻成反比。
答
(1)如图丙所示。
(2)改变定值电阻两端的电压
(3)①调节滑动变阻器的滑片,使电阻R两端的电压保持不变
②B ③在电压一定时,导体中的电流与导体的电阻成反比
