例 2021·铜陵期中

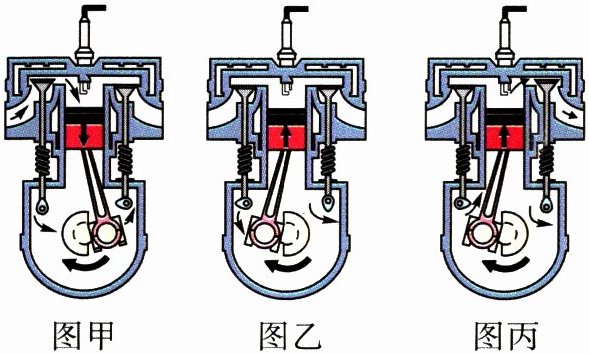

如图所示是四冲程汽油机一个工作循环中的三个冲程,关于缺少的一个冲程的名称及顺序,下列判断正确的是(C)。

A.吸气冲程,应在甲图之前
B.压缩冲程,应在甲、乙图之间
C.做功冲程,应在乙、丙图之间
D.排气冲程,应在丙图之后

答案： C
解 甲图进气门打开、排气门关闭,活塞向下运动,所以为吸气冲程；乙图中进气门、排气门都关闭,活塞向上运动,所以为压缩冲程；丙图进气门关闭、排气门打开,活塞向上运动,所以为排气冲程。综上所述可以知道,应在乙和丙之间补充做功冲程。
