考向1 电流表的连接
例 2020·株洲中考

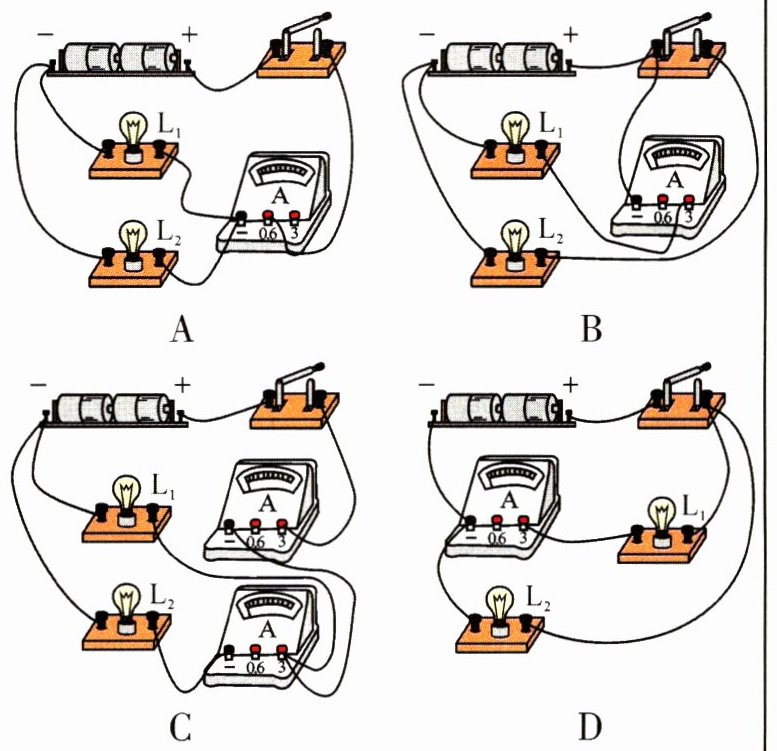

(多选)以下电路中,可以正确测出灯$L_{1}$电流大小的电路是(CD)。

答案： CD
真题探源 教材 P46：电流表的连接。
解 从A图中可以看到,这是一个并联电路,电流表测干路电流,A不合题意；从B图中可以看到,这是一个并联电路,但是电流表接法有误,电流从负接线柱流入,正接线柱流出,B不合题意；从C图中可以看到,这是一个并联电路,上面的电流表测干路电流,下面的电流表测灯$L_{2}$的电流,两电流表示数相减就是灯$L_{1}$的电流,可以正确测出灯$L_{1}$电流大小,C符合题意；从D图中可以看到,这是一个并联电路,电流表测灯$L_{1}$电流大小,D符合题意。
素养解读 该中考题考查学生对电流表使用过程中两个“必须”的理解,体现了科学探究的核心素养。

1. (2021·保定期末·知识点1·能力点1)图中的电器正常工作时,电流最接近$10A$的是(C)。
A.电子手表
B.台灯

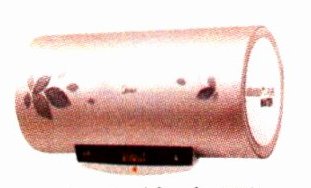

C.电热水器
D.双桶洗衣机

答案： C　[解析]电子手表的电流约3μA,台灯中的电流约0.1A,电热水器工作电流约10A,双桶洗衣机的电流约1A。
