2. 如图所示是小明同学在“用电流表测电流”的实验中连接的电路。
(1) 闭合开关,你观察到灯 $ L_1 $ 和 $ L_2 $ 的发光情况是______。
(2) 针对上述现象,你认为电路存在的问题是______。
(3) 请在原图上只改动一根导线,使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉。

答案：
解

(1)
(2) 由电源的正、负极出发分别找出干路的两个分支点,为电流表 $ A_1 $ 的“-”接线柱和灯 $ L_2 $ 左侧的接线柱,由图可知电流由一个分支点到另一个分支点之间有两条路径,一条路径上只有电流表 $ A_1 $,另一条路径上有灯 $ L_1 $ 和电流表 $ A_2 $,由于电流表相当于导线,故电流只经过电流表 $ A_1 $ 所在支路,即灯 $ L_1 $ 所在支路被短接,整个电路的电流路径为：电源正极→开关→ $ L_2 $ → $ A_1 $ →电源负极,所以灯 $ L_1 $ 不发光,$ L_2 $ 发光。

(3) 原电路中灯 $ L_1 $ 和电流表 $ A_2 $ 串联,若电流表 $ A_2 $ 未被短接,则其正、负接线柱接反。现只需将电流表 $ A_2 $ 接在电流表 $ A_1 $ 左接线柱上的线头调到灯 $ L_2 $ 的右接线柱上,既改正了电流表 $ A_2 $ 的正、负接线柱接反的错误,又能满足题目的改动要求,可谓一举两得。
答

(1) 灯 $ L_1 $ 不发光,$ L_2 $ 发光

(2) 灯 $ L_1 $ 所在支路被短接

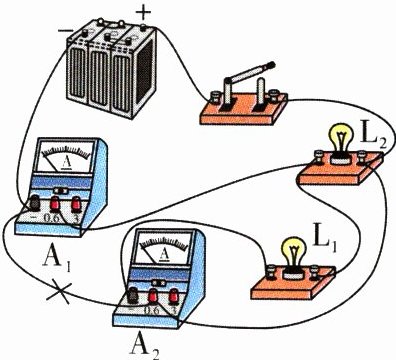

(3) 如图所示。
