《2025年教材完全解读九年级物理上册人教版》

例 2021·平遥期末

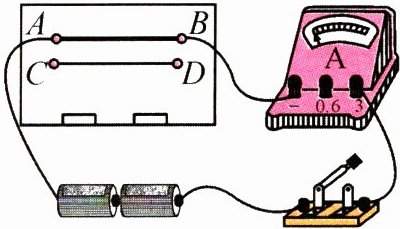

2. 如图所示的电路,$AB$ 和 $CD$ 均为镍铬合金丝。闭合开关后,通过观察电流表的示数,可以比较出合金丝电阻的大小,这种研究问题的方法叫转换法(填“等效替代法”或“转换法”)。这个实验装置可用来研究导体的电阻大小与导体横截面积的关系。

答案： 解 实验中采用转换法,通过观察电流表的示数来比较电阻的大小。由题意可知,导体的材料和长度均相同,横截面积不同,电阻不同,所以该实验可用来研究的是电阻大小与导体横截面积的关系。
答 电流表的示数 转换法 横截面积

例 2021·南阳期末,难度★★★
1. 在电路图中的圆圈内填入“A”或“V”使灯泡 $L_{1}$、$L_{2}$ 均能发光。

答案：
必备知识 电路的识别。
关键能力 由电路的连接方式推理电表。
难点突破 ①知道电流表可等效为导线,电压表可等效为绝缘体(或断开的开关)。②会识别用电器是否短接。
解 题中要求填入适当仪表后,灯泡 $L_{1}$、$L_{2}$ 均能发光,意味着填入适当仪表后,电路中不能出现短路、开路现象。因为电路中涉及两个用电器,选择仪表时可采用先确定用电器连接方式,再填入适当仪表的方法,即假定灯泡 $L_{1}$、$L_{2}$ 串联,则 2 应允许电流通过,填 A,1、3 应不允许电流通过,填 V；假定灯泡 $L_{1}$、$L_{2}$ 并联,则 1、3 应允许电流通过,填 A,2 应不允许电流通过,填 V。

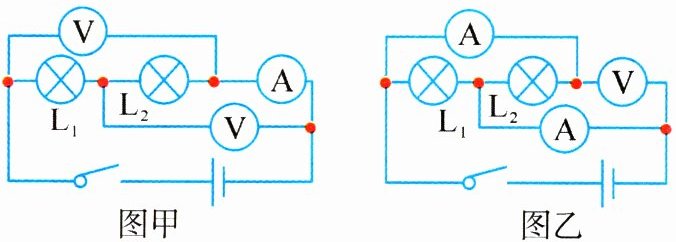

答 如图甲或乙所示。

例 2021·西安期末,难度★★★★

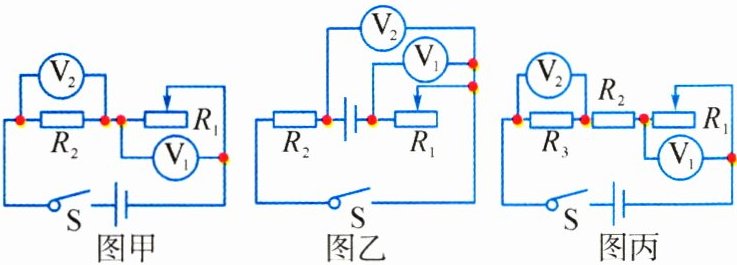

2. 如图所示,闭合开关 $S$,当滑片移动使 $V_{1}$ 的示数改变 3 V 时,甲图中 $V_{2}$ 示数改变量______ 3 V,乙图中 $V_{2}$ 示数改变量______ 3 V,丙图中 $V_{2}$ 的示数改变量______ 3 V。(均填“等于”“大于”或“小于”)

等于等于小于

答案： 必备知识 串联电路电压规律。
关键能力 判断电压表测哪部分电压。
解 甲、乙、丙图中电阻均串联连接。甲图中 $V_{1}$、$V_{2}$ 分别测量 $R_{1}$、$R_{2}$ 两端电压,在串联电路中,$U = U_{1} + U_{2}$,$U$ 一定,当 $U_{1}$ 增大或减小 3 V 时,$U_{2}$ 即 $V_{2}$ 示数减小或增大 3 V。乙图中 $V_{1}$、$V_{2}$ 分别测量 $R_{1}$、$R_{2}$ 两端的电压,由串联电路 $U = U_{1} + U_{2}$ 可知,$V_{1}$ 与 $V_{2}$ 示数变化量相等。丙图中,因 $U = U_{1} + U_{2} + U_{3}$,$V_{2}$ 测量 $R_{3}$ 两端电压,$V_{1}$ 测量 $R_{1}$ 两端电压,$V_{1}$ 改变量由 $R_{2}$、$R_{3}$ 分担,则 $V_{2}$ 示数变化量小于 3 V。
答 等于 等于 小于
