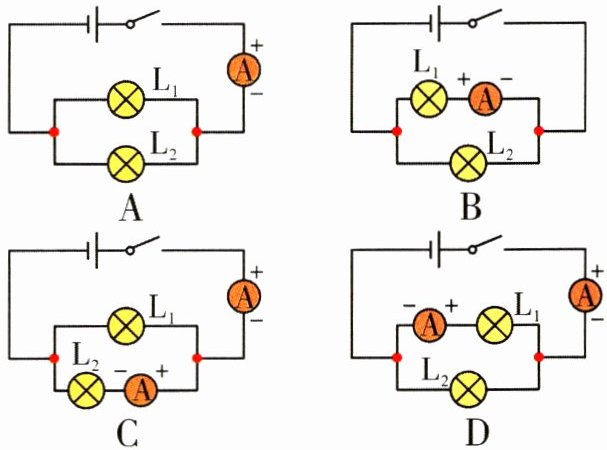

2. (2021·武汉模拟·知识点2)如图所示的电路中,能直接测量通过灯$L_{1}$的电流的电路是(D)。

答案： D　[解析]A图中电流表测干路电流，A不符合题意;B图中电流表与灯L₁串联，但电流表正负接线柱接反了，B不符合题意;C图中一个电流表测量干路电流，另一个电流表测量灯L₂所在支路电流，不能直接测量通过灯L₁的电流,C不符合题意;D图中有一个电流表与灯L₁串联，电流表的正负接线柱正确,电流表能直接测量通过灯L₁的电流,D符合题意。

3. (知识点2)如图所示,电流表所测的电流是(B)。


A.通过灯$L_{1}$的电流
B.通过灯$L_{2}$的电流
C.通过干路的电流
D.都有可能

答案： B　[解析]由题图可知,两灯泡并联，电流表串联在灯L₂所在支路中，电流表测通过灯L₂的电流。

4. (知识点2·能力点2)如图所示,电流表示数是(C)。

A.$0.28A$
B.$0.33A$
C.$0.36A$
D.$1.8A$

答案： C　[解析]由题图可知，电流表使用的是0~0.6A的量程，每一个大格代表0.2A,每一个小格代表0.02A,此时电流为0.36A 。

5. (2019·毕节中考·知识点2·能力点2)如图甲所示电路,当开关$S_{1}$、$S_{2}$闭合后,$A_{2}与R_{2}$是串(填“串”或“并”)联的,电流表$A_{1}$测量的是通过干路(填“干路”“$R_{1}$”或“$R_{2}$”)的电流,电流表的指针偏转如图乙所示,电流表的示数为0.28$A$。

答案： 串　干路　0.28　[解析]由题图甲可知，两电阻并联，电流表A₁测干路的电流,A₂与R₂串联,由题图乙可知,电流表使用的量程为0~0.6A,分度值为0.02A,示数为0.28A。

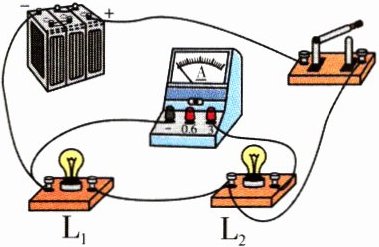

6. (知识点2)如图所示的电路中,电流表测量的是(B)。

A.通过灯$L_{1}$的电流
B.通过灯$L_{2}$的电流
C.通过灯$L_{1}和灯L_{2}$的电流
D.以上三种都有可能

答案： B　[解析]开关闭合后，电流从电源正极流出，经过开关后开始分支，一支经过灯L₂、电流表，另一支经过灯L₁,然后两支路电流汇合流向负极，因此两灯并联,电流表测量灯L₂的电流。

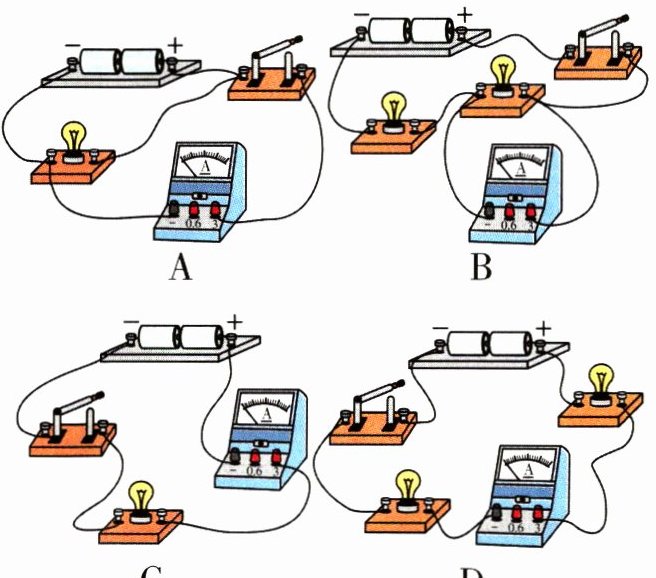

7. (知识点2)如图所示,电流表连接正确的是(D)。

答案： D　[解析]A图中电流表与灯泡并联，会造成短路，A错误;B图中电流表与其中一盏灯泡并联，会将这盏灯泡短接,B错误;C图中电流表的正负接线柱接反了，会使电流表指针反偏，C错误;D图中电流表串联在电路中,正负接线柱连接正确，D正确。

8. (2021·深圳期末·知识点2·能力点2)用电流表测电路中的电流时,一名同学接入电路的是“$0\sim 0.6A$”这个量程,而另一名同学读数时却按照“$0\sim 3A$”的量程读成了$2.4A$,那么实际测得的电流应该是(B)。
A.$2.4A$
B.$0.48A$
C.$0.36A$
D.$0.24A$

答案： B　[解析]电流表使用“0~0.6A”的量程时，按照“0~3A”的量程读成了2.4A,正确读数应为2.4A的$\frac{1}{5}$,即0.48A 。
