例 2021·武汉月考,难度★★★★★

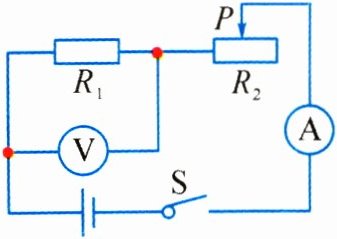

3. 如图所示的电路中,电源两端电压保持不变。闭合开关 $S$,将滑动变阻器的滑片 $P$ 向右滑动,则下列说法中正确的是(B)。

A.总电阻变小
B.电流表的示数变小
C.流过 $R_{1}$ 的电流变大
D.滑动变阻器接入电路中的电阻变小

答案： 必备知识 由电路中电阻的变化来判断电流变化。
关键能力 分析、推理能力。
难点突破 解答动态电路类问题的方法如下。
第一步：分析电路的连接方式,确定电表的测量对象。
第二步：根据滑片移动方向,确定滑动变阻器连入电路中电阻的变化情况,确定电路总电阻的变化情况。
第三步：电源电压不变,根据电阻是表示导体对电流阻碍作用的大小,确定电流的变化情况。
第四步：确定各电表示数的变化情况。
解 电路图中 $R_{1}$ 和 $R_{2}$ 串联,电压表测 $R_{1}$ 两端电压,电流表测串联电路中的电流。当滑片 $P$ 向右滑动时,滑动变阻器接入电路的阻值变大,D 错误；电路中的总电阻变大,A 错误；对电流的阻碍作用变大,电路中的电流变小,电流表示数变小,B 正确,C 错误。
答 B

例 2021·天津期末,难度★★★★★
4. 如图所示电路中,$a$、$b$ 两点间电压不变,当滑动变阻器的滑片 $P$ 向 $d$ 端移动一段距离时,下列电路中电流表的示数会变小的是( )。



A.
B.
C.
D.

答案：
必备知识 滑动变阻器的原理。
关键能力 对电路的识别能力。

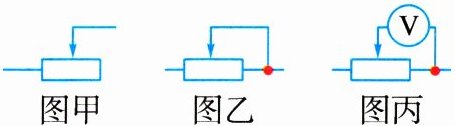

难点突破 滑动变阻器的接法,一般有以下三种。
①断路式接法：如图甲所示,滑动变阻器右边的电阻丝被断路。
②短路式接法：如图乙所示,滑动变阻器右边的电阻丝被短路。
③定值电阻式接法：如图丙所示,滑动变阻器的电阻丝全部接入电路中。

解答此类题时,首先判断滑动变阻器的接法,然后根据题意逐个排除。
解 选项 A、C 中,滑动变阻器连入的是 $Pd$ 段电阻丝,滑片向 $d$ 端移动时,电路中电阻变小,电流会变大。选项 B 中,滑动变阻器连入的是 $cP$ 段电阻丝,滑片向 $d$ 端移动时,电路中电阻变大,电流会变小。选项 D 中,滑动变阻器连入的是 $cd$ 段电阻丝,滑片的移动不能改变电路中的电阻,因而不能改变电路中的电流,但电压表的示数会发生改变。
答 B
