《2025年教材完全解读九年级物理上册人教版》

8. (知识点1、2·能力点1)关于如图所示电路的判断,正确的是(A)

A.只闭合开关$S_1、$$S_3$时,灯泡$L_1、$$L_2$并联
B.只闭合开关$S_2、$$S_3$时,灯泡$L_1、$$L_2$都发光
C.闭合所有开关时,灯泡$L_1、$$L_2$都发光
D.只闭合开关$S_2$时,灯泡$L_1、$$L_2$都不发光

答案： 8.A [解析]只闭合开关S₁、S₃时,灯泡L₁和L₂并联接入电路,灯泡L₁、L₂都发光,故A正确;只闭合开关S₂、S₃时,灯泡L₁被短接,只有灯泡L₂发光,是灯泡L₂的简单电路,故B错误;闭合所有开关时,电流不会经过灯泡,直接从电源的正极回到负极,形成电源短路,灯泡不会发光,故C错误;只闭合开关S₂时,电流只有一条路径,电流依次经过灯泡L₂和L₁,则灯泡L₁和L₂串联,灯泡L₁、L₂都发光,故D错误。

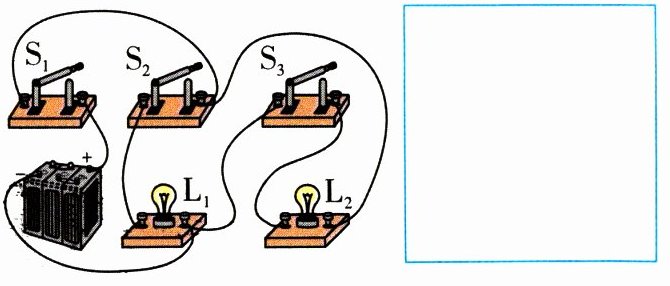

9. (能力点2)根据实物图画出对应的电路图。

答案：
9.如图所示。 [解析]由实物图可知,两灯并联,开关S₁在干路上,S₂在L₁支路上,S₃在L₂支路上,由此画出电路图如图所示。

10. (知识点2·能力点2)“龙城未来”科技小组设计了一款空中平衡飞行器,其中S为平衡开关,其中间有一金属片可绕O点自由转动。当飞行器水平时,金属片在a、b中间。当飞行器严重左倾时,电铃发出警报。同时左侧纠正电动机A工作,飞行器恢复水平后电铃不响且电动机停止工作；当飞行器严重右倾时,电铃发出警报,同时右侧纠正电动机B工作,飞行器恢复水平后电铃不响且电动机停止工作。请按要求完成电路连接。

答案：
10.如图所示。 [解析]当飞行器严重左倾时,电铃发出警报,同时左侧纠正电动机A工作,开关接a,A与电铃接入电路;当飞机严重右倾时,电铃响,开关接b,B与电铃接入电路;由题意可知,A和B互不影响,能独立工作,它们是并联的,不论开关接a还是接b,电铃都接入电路,电铃串联在干路中,电路图如图所示。
