《2025年教材完全解读九年级物理上册人教版》

6. (知识点1·能力点1)如图所示,有关滑动变阻器的使用,下列说法正确的是(D)。

A.接线柱$C$、$D$端接进电路为定值电阻
B.接线柱$A$、$B$端接进电路为一根导线
C.$C$、$B$端接进电路,电流方向为$C\to P\to B$
D.$A$、$C$端接进电路,向$D端移动P$,电阻增大

答案： D 【解析】接线柱C、D端接进电路时,CD相当于一段导线,电阻为0,故A错误;接线柱A、B端接进电路,此时接入电路的电阻是最大的,移动滑片,阻值不变,相当于定值电阻,故B错误;C、B端接进电路,电流方向应该根据电源的正负极来判定,不是根据滑动变阻器的接法判定的,故C错误;A、C端接进电路,向D端移动P,滑动变阻器接入电路中的电阻丝长度变长,电阻增大,故D正确。

7. (知识点2)如图所示,$A$为导线,$BM$、$CN$为两根相同的电阻丝,下列说法正确的是(A)。

A.$S和A$接触,$P$向右移动灯泡变暗
B.$S和B$接触,$P$向右移动灯泡亮度变亮
C.$S和C$接触,$P$向左移动灯泡变亮
D.$S和C$接触,$P$向右移动灯泡亮度变暗

答案： A 【解析】S和A接触,MN电阻丝接入电路,P向右移动,MN的长度增大,则电路中的电阻变大,电路中的电流将变小,即灯泡变暗,故A正确;S和B接触,BN电阻丝接入电路,P向右移动时,BN的长度不变,电路中的电流不变,即灯泡亮度不变,故B错误;S和C接触,CN电阻丝接入电路,P无论怎样移动,CN的长度均不变,即电路中的电阻不变,则电路中的电流不变,即灯泡亮度不变,故C、D错误。

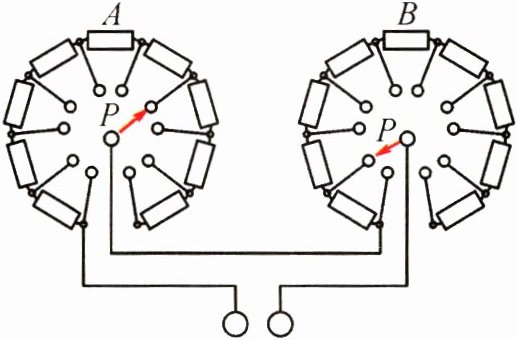

8. (知识点3·能力点2)如图为某电阻箱的内部结构示意图。调节旋钮$A$、$B$,可以使滑片$P$分别与各触点接通(小圆圈表示触点),$A中每个电阻均为1\Omega$,$B中每个电阻均为10\Omega$,当两个旋钮调节至图示位置时,电阻箱的总电阻为______$\Omega$,若用这个电阻箱调节扬声器的音量,应该将其与扬声器______联。某次使用时,需要对扬声器音量进行微调,则应该调节旋钮______(填“$A$”或“$B$”)。

16串A

答案： 16 串 A 【解析】由题图可知,左边的6个电阻串联后再与右边的一个电阻串联,所以总电阻为R=6×1Ω+10Ω=16Ω;若用这个电阻箱调节扬声器的音量,应该将其与扬声器串联;某次使用时,需要对扬声器音量进行微调,即需要调节的电阻较小,所以应该调节旋钮A。

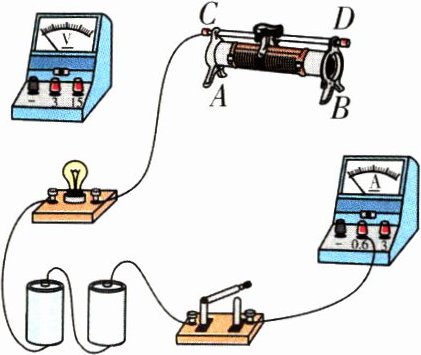

9. (2021·揭阳期中·知识点2)小芳想用如图所示的器材,设计一个可以调节小灯泡亮度的电路。要求：滑动变阻器的滑片向左滑动时,灯泡的亮度变暗；用电流表测灯泡的电流,电压表测灯泡两端的电压。

(1)请你用笔画线代替导线,连接电路；
(2)实验前滑片$P$应放在______(填“$A$”或“$B$”)端。
(3)滑动变阻器铭牌上标有“$20\Omega$ $2A$”字样,“$20\Omega$”指的是______接线柱间的电阻值,“$2A$”指的是______。
(4)在实验中如果发现电流表指针反偏到头,这是因为______。无论如何移动滑动变阻器的滑片,灯泡亮度都不改变,而且很亮,这是因为______。
(5)闭合开关后,发现灯不亮,电流表无示数,但电压表有示数,故障可能是______(填“灯泡断路”或“灯泡短路”)。
(1)请你用笔画线代替导线,连接电路；
(2)实验前滑片$P$应放在A(填“$A$”或“$B$”)端。
(3)滑动变阻器铭牌上标有“$20\Omega$ $2A$”字样,“$20\Omega$”指的是AB接线柱间的电阻值,“$2A$”指的是滑动变阻器允许通过的最大电流是2A。
(4)在实验中如果发现电流表指针反偏到头,这是因为电流表的正负接线柱接反了。无论如何移动滑动变阻器的滑片,灯泡亮度都不改变,而且很亮,这是因为滑动变阻器同时将上面的两个接线柱接入电路。
(5)闭合开关后,发现灯不亮,电流表无示数,但电压表有示数,故障可能是灯泡断路(填“灯泡断路”或“灯泡短路”)。

答案：
(1)如图所示。
(2)A
(3)AB 滑动变阻器允许通过的最大电流是2A
(4)电流表的正负接线柱接反了 滑动变阻器同时将上面的两个接线柱接入电路
(5)灯泡断路 【解析】
(1)滑动变阻器的滑片向左滑动时,灯泡的亮度变暗,滑动变阻器接入电路的电阻变大,滑动变阻器采用一上一下的接法,故应接B接线柱;电压表并联到灯泡的两端;电源由两节干电池组成,故电压表的量程应选择0~3V。
(2)为了保护电路,闭合开关前,滑动变阻器阻值调至最大,即在A端。
(3)滑动变阻器铭牌上“20Ω”指的是AB接线柱间的电阻值,“2A”指的是滑动变阻器允许通过的最大电流是2A。
(4)电流表指针反偏,说明电流表的正负接线柱接反了;无论如何移动滑动变阻器的滑片,灯泡亮度都不改变,而且很亮,表明电路中的电阻很小,滑动变阻器起不到调节的作用,说明滑动变阻器同时将上面的两个接线柱接入电路。
(5)灯不亮,电流表无示数,说明电路为断路;电压表有示数,说明与电压表并联的电路出现断路,即灯泡断路。
